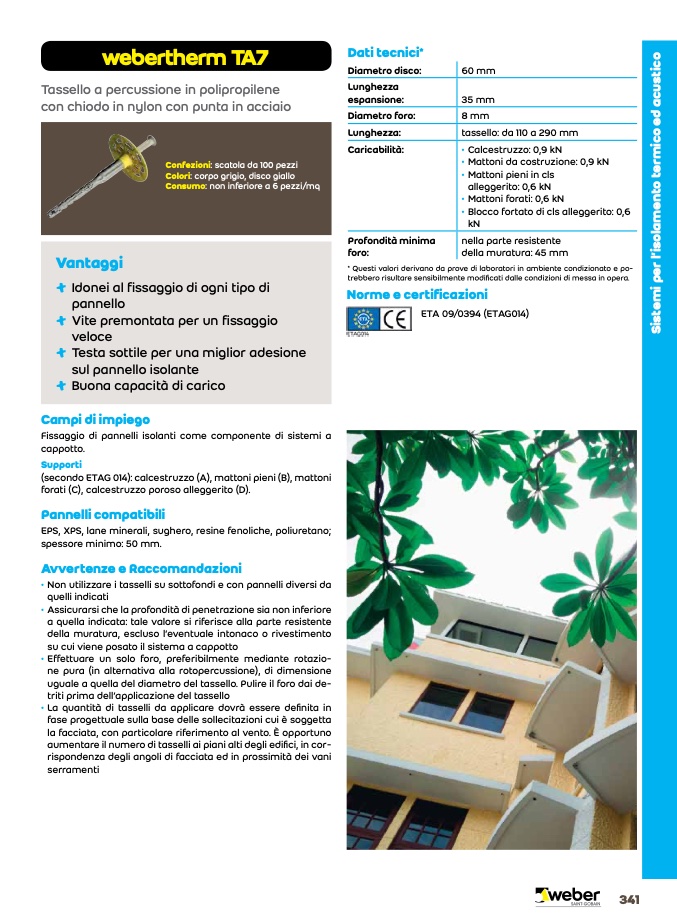

webertherm TA7
Tassello a percussione in polipropilene
con chiodo in nylon con punta in acciaio
Dati tecnici*
Diametro disco:
60 mm
Lunghezza
espansione:
35 mm
Diametro foro:
8 mm
Confezioni: scatola da 100 pezzi
Colori: corpo grigio, disco giallo
Consumo: non inferiore a 6 pezzi/mq
Lunghezza:
tassello: da 110 a 290 mm
Caricabilità:
• Calcestruzzo: 0,9 kN
• Mattoni da costruzione: 0,9 kN
• Mattoni pieni in cls
alleggerito: 0,6 kN
• Mattoni forati: 0,6 kN
• Blocco fortato di cls alleggerito: 0,6
kN
Profondità minima
foro:
nella parte resistente
della muratura: 45 mm
Vantaggi
+
Idonei al fissaggio di ogni tipo di
+
pannello
Vite premontata per un fissaggio
+
veloce
Testa sottile per una miglior adesione
+
sul pannello isolante
Buona capacità di carico
Campi di impiego
Fissaggio di pannelli isolanti come componente di sistemi a
cappotto.
Supporti
(secondo ETAG 014): calcestruzzo (A), mattoni pieni (B), mattoni
forati (C), calcestruzzo poroso alleggerito (D).
Pannelli compatibili
EPS, XPS, lane minerali, sughero, resine fenoliche, poliuretano;
spessore minimo: 50 mm.
Avvertenze e Raccomandazioni
• Non utilizzare i tasselli su sottofondi e con pannelli diversi da
quelli indicati
• Assicurarsi che la profondità di penetrazione sia non inferiore
a quella indicata: tale valore si riferisce alla parte resistente
della muratura, escluso l’eventuale intonaco o rivestimento
su cui viene posato il sistema a cappotto
• Effettuare un solo foro, preferibilmente mediante rotazio-
ne pura (in alternativa alla rotopercussione), di dimensione
uguale a quella del diametro del tassello. Pulire il foro dai de-
triti prima dell’applicazione del tassello
• La quantità di tasselli da applicare dovrà essere definita in
fase progettuale sulla base delle sollecitazioni cui è soggetta
la facciata, con particolare riferimento al vento. È opportuno
aumentare il numero di tasselli ai piani alti degli edifici, in cor-
rispondenza degli angoli di facciata ed in prossimità dei vani
serramenti
* Questi valori derivano da prove di laboratori in ambiente condizionato e po-
trebbero risultare sensibilmente modificati dalle condizioni di messa in opera.
Norme e certificazioni
ETA 09/0394 (ETAG014)
341
