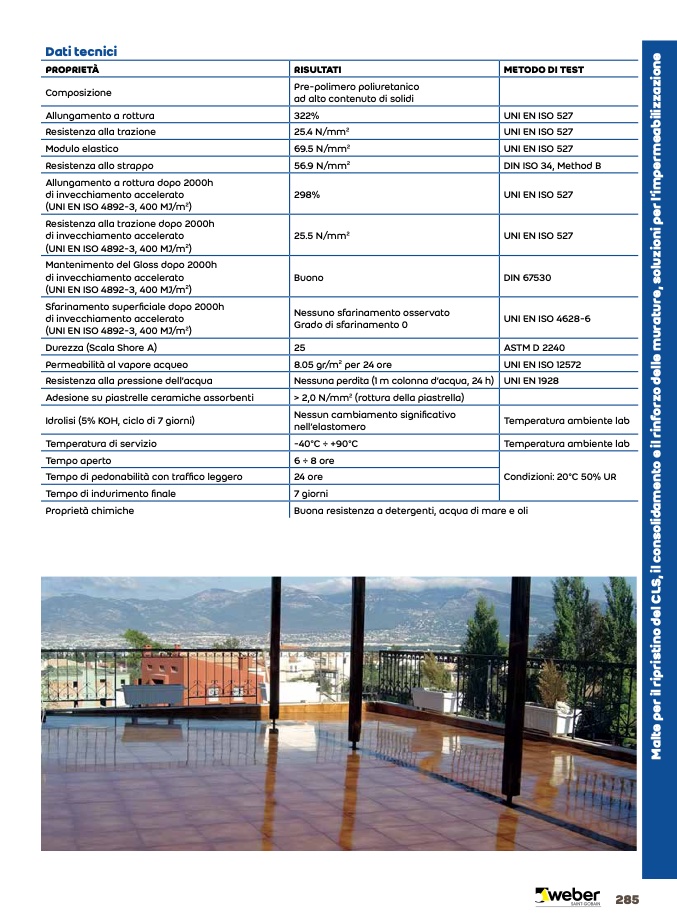

Dati tecnici

PROPRIETÀ

Composizione

Allungamento a rottura

Resistenza alla trazione

Modulo elastico

Resistenza allo strappo

Allungamento a rottura dopo 2000h

di invecchiamento accelerato

(UNI EN ISO 4892-3, 400 MJ/m

2

)

Resistenza alla trazione dopo 2000h

di invecchiamento accelerato

(UNI EN ISO 4892-3, 400 MJ/m

2

)

Mantenimento del Gloss dopo 2000h

di invecchiamento accelerato

(UNI EN ISO 4892-3, 400 MJ/m

2

)

Sfarinamento superficiale dopo 2000h

di invecchiamento accelerato

(UNI EN ISO 4892-3, 400 MJ/m

2

)

Durezza (Scala Shore A)

Permeabilità al vapore acqueo

Resistenza alla pressione dell’acqua

Adesione su piastrelle ceramiche assorbenti

Idrolisi (5% KOH, ciclo di 7 giorni)

Temperatura di servizio

Tempo aperto

Tempo di pedonabilità con traffico leggero

Tempo di indurimento finale

Proprietà chimiche

Buona resistenza a detergenti, acqua di mare e oli

RISULTATI

69.5 N/mm

2

METODO DI TEST

Pre-polimero poliuretanico

ad alto contenuto di solidi

322%

UNI EN ISO 527

25.4 N/mm

2

UNI EN ISO 527

UNI EN ISO 527

56.9 N/mm

2

25.5 N/mm

2

DIN ISO 34, Method B

298%

UNI EN ISO 527

UNI EN ISO 527

Buono

DIN 67530

Nessuno sfarinamento osservato

Grado di sfarinamento 0

UNI EN ISO 4628-6

25

ASTM D 2240

8.05 gr/m

2

per 24 ore

UNI EN ISO 12572

Nessuna perdita (1 m colonna d’acqua, 24 h)

UNI EN 1928

> 2,0 N/mm

2

(rottura della piastrella)

Nessun cambiamento significativo

nell’elastomero

Temperatura ambiente lab

-40°C ÷ +90°C

Temperatura ambiente lab

6 ÷ 8 ore

24 ore

Condizioni: 20°C 50% UR

7 giorni

285

M

a

l

t

e

p

e

r

i

l

r

i

p

r

i

s

t

i

n

o

d

e

l

C

L

S

,

i

l

c

o

n

s

o

l

i

d

a

m

e

n

t

o

e

i

l

r

i

n

f

o

r

z

o

d

e

l

l

e

m

u

r

a

t

u

r

e

,

s

o

l

u

z

i

o

n

i

p

e

r

l

’

i

m

p

e

r

m

e

a

b

i

l

i

z

z

a

z

i

o

n

e
