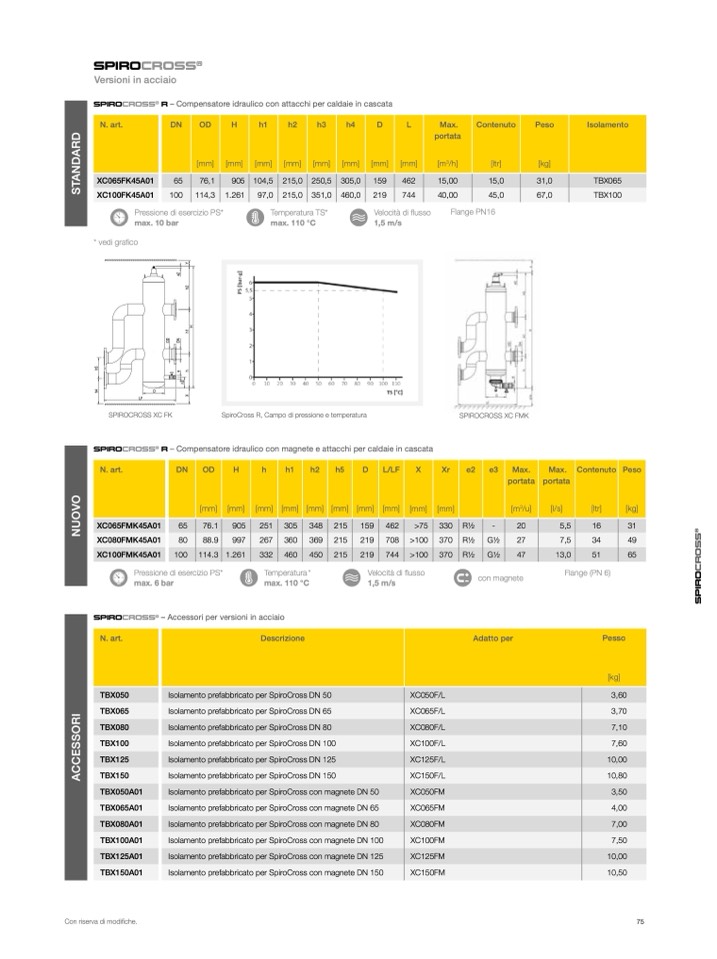

SPIROCROSS

®

Versioni in acciaio

Pressione di esercizio PS*

max. 10 bar

Temperatura TS*

max. 110 °C

Velocità di flusso

1,5 m/s

Flange PN16

SPIROCROSS

®

R – Compensatore idraulico con attacchi per caldaie in cascata

N. art.

DN

OD

[mm]

H

[mm]

h1

[mm]

h2

[mm]

h3

[mm]

h4

[mm]

D

[mm]

L

[mm]

Max.

portata

[m

3

/h]

Contenuto

[ltr]

Peso

[kg]

Isolamento

XC065FK45A01

65

76,1

905

104,5

215,0

250,5

305,0

159

462

15,00

15,0

31,0

TBX065

XC100FK45A01

100

114,3

1.261

97,0

215,0

351,0

460,0

219

744

40,00

45,0

67,0

TBX100

* vedi grafico

D

LF

SPIROCROSS R

SPIROCROSS XC FK

SpiroCross R, Campo di pressione e temperatura

SPIROCROSS XC FMK

SPIROCROSS

®

R – Compensatore idraulico con magnete e attacchi per caldaie in cascata

N. art.

XC065FMK45A01

DN

65

OD

[mm]

76.1

H

[mm]

905

h

[mm]

251

h1

[mm]

305

h2

[mm]

348

h5

[mm]

215

D

[mm]

159

L/LF

[mm]

462

X

[mm]

>75

Xr

[mm]

330

e2

R1⁄2

e3

-

Max.

portata

[m

3

/u]

20

Max.

portata

[l/s]

5,5

Contenuto

[ltr]

16

Peso

[kg]

31

XC080FMK45A01

80

88.9

997

267

360

369

215

219

708

>100

370

R1⁄2

G1⁄2

27

7,5

34

49

XC100FMK45A01

100

114.3

1.261

332

460

450

215

219

744

>100

370

R1⁄2

G1⁄2

47

13,0

51

65

Pressione di esercizio PS*

max. 6 bar

Temperatura *

max. 110 °C

Velocità di flusso

1,5 m/s

con magnete

Flange (PN 6)

SPIROCROSS

®

– Accessori per versioni in acciaio

N. art.

Descrizione

Adatto per

Pesso

[kg]

TBX050

Isolamento prefabbricato per SpiroCross DN 50

XC050F/L

3,60

TBX065

Isolamento prefabbricato per SpiroCross DN 65

XC065F/L

3,70

TBX080

Isolamento prefabbricato per SpiroCross DN 80

XC080F/L

7,10

TBX100

Isolamento prefabbricato per SpiroCross DN 100

XC100F/L

7,60

TBX125

Isolamento prefabbricato per SpiroCross DN 125

XC125F/L

10,00

TBX150

Isolamento prefabbricato per SpiroCross DN 150

XC150F/L

10,80

TBX050A01

Isolamento prefabbricato per SpiroCross con magnete DN 50

XC050FM

3,50

TBX065A01

Isolamento prefabbricato per SpiroCross con magnete DN 65

XC065FM

4,00

TBX080A01

Isolamento prefabbricato per SpiroCross con magnete DN 80

XC080FM

7,00

TBX100A01

Isolamento prefabbricato per SpiroCross con magnete DN 100

XC100FM

7,50

TBX125A01

Isolamento prefabbricato per SpiroCross con magnete DN 125

XC125FM

10,00

TBX150A01

Isolamento prefabbricato per SpiroCross con magnete DN 150

XC150FM

10,50

Con riserva di modifiche.
