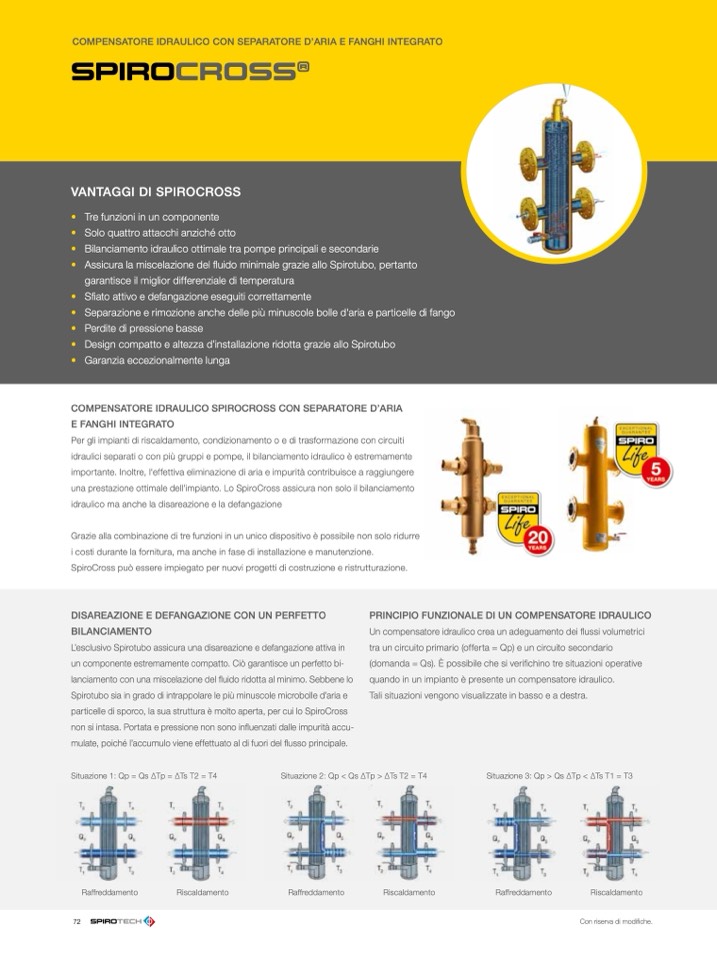

COMPENSATORE IDRAULICO CON SEPARATORE D’ARIA E FANGHI INTEGRATO

SPIROCROSS

®

VANTAGGI DI SPIROCROSS

• Tre funzioni in un componente

• Solo quattro attacchi anziché otto

• Bilanciamento idraulico ottimale tra pompe principali e secondarie

• Assicura la miscelazione del fluido minimale grazie allo Spirotubo, pertanto

garantisce il miglior differenziale di temperatura

• Sfiato attivo e defangazione eseguiti correttamente

• Separazione e rimozione anche delle più minuscole bolle d'aria e particelle di fango

• Perdite di pressione basse

• Design compatto e altezza d’installazione ridotta grazie allo Spirotubo

• Garanzia eccezionalmente lunga

COMPENSATORE IDRAULICO SPIROCROSS CON SEPARATORE D’ARIA

E FANGHI INTEGRATO

Per gli impianti di riscaldamento, condizionamento o e di trasformazione con circuiti

idraulici separati o con più gruppi e pompe, il bilanciamento idraulico è estremamente

importante. Inoltre, l'effettiva eliminazione di aria e impurità contribuisce a raggiungere

una prestazione ottimale dell’impianto. Lo SpiroCross assicura non solo il bilanciamento

idraulico ma anche la disareazione e la defangazione

Grazie alla combinazione di tre funzioni in un unico dispositivo è possibile non solo ridurre

i costi durante la fornitura, ma anche in fase di installazione e manutenzione.

SpiroCross può essere impiegato per nuovi progetti di costruzione e ristrutturazione.

DISAREAZIONE E DEFANGAZIONE CON UN PERFETTO

BILANCIAMENTO

L’esclusivo Spirotubo assicura una disareazione e defangazione attiva in

un componente estremamente compatto. Ciò garantisce un perfetto bi-

lanciamento con una miscelazione del fluido ridotta al minimo. Sebbene lo

Spirotubo sia in grado di intrappolare le più minuscole microbolle d’aria e

particelle di sporco, la sua struttura è molto aperta, per cui lo SpiroCross

non si intasa. Portata e pressione non sono influenzati dalle impurità accu-

mulate, poiché l’accumulo viene effettuato al di fuori del flusso principale.

PRINCIPIO FUNZIONALE DI UN COMPENSATORE IDRAULICO

Un compensatore idraulico crea un adeguamento dei flussi volumetrici

tra un circuito primario (offerta = Qp) e un circuito secondario

(domanda = Qs). È possibile che si verifichino tre situazioni operative

quando in un impianto è presente un compensatore idraulico.

Tali situazioni vengono visualizzate in basso e a destra.

Situazione 1: Qp = Qs ΔTp = ΔTs T2 = T4

Situazione 2: Qp < Qs ΔTp > ΔTs T2 = T4

Situazione 3: Qp > Qs ΔTp < ΔTs T1 = T3

Raffreddamento

Riscaldamento

Raffreddamento

Riscaldamento

Raffreddamento

Riscaldamento
