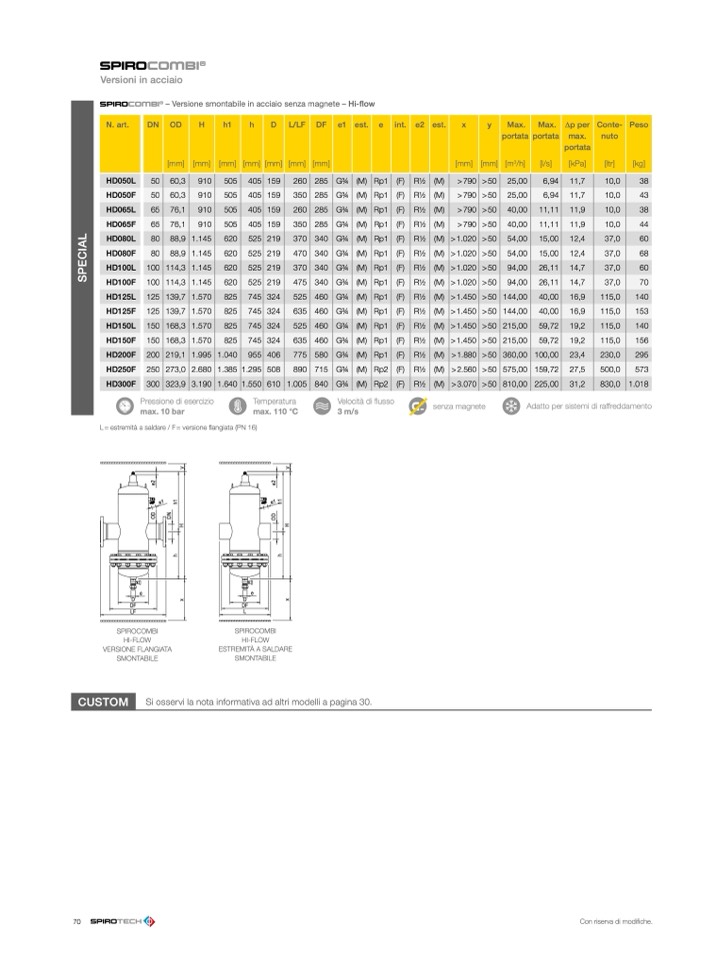

SPIROCOMBI

®

Versioni in acciaio

SPIROCOMBI

®

– Versione smontabile in acciaio senza magnete – Hi-flow

N.art.

DN OD

H

h1

h

D L/LF DF e1 est. e int. e2 est.

[mm] [mm] [mm] [mm] [mm] [mm] [mm]

x

y

Max.

Max. Dpper Conte- Peso

portata portata max.

nuto

portata

HD050L

50 60,3

910

505 405 159

260 285 G3⁄4 (M) Rp1 (F) R1⁄2 (M)

>790 >50 25,00

6,94

HD050F

50 60,3

910

505 405 159

350 285 G3⁄4 (M) Rp1 (F) R1⁄2 (M)

>790 >50 25,00

6,94

HD065L

65 76,1

910

505 405 159

260 285 G3⁄4 (M) Rp1 (F) R1⁄2 (M)

>790 >50 40,00 11,11

HD065F

65 76,1

910

505 405 159

350 285 G3⁄4 (M) Rp1 (F) R1⁄2 (M)

>790 >50 40,00 11,11

HD080L

80 88,9 1.145

620 525 219

370 340 G3⁄4 (M) Rp1 (F) R1⁄2 (M) >1.020 >50 54,00 15,00

HD080F

80 88,9 1.145

620 525 219

470 340 G3⁄4 (M) Rp1 (F) R1⁄2 (M) >1.020 >50 54,00 15,00

HD100L 100 114,3 1.145

620 525 219

370 340 G3⁄4 (M) Rp1 (F) R1⁄2 (M) >1.020 >50 94,00 26,11

HD100F 100 114,3 1.145

620 525 219

475 340 G3⁄4 (M) Rp1 (F) R1⁄2 (M) >1.020 >50 94,00 26,11

HD125L 125 139,7 1.570

825 745 324

525 460 G3⁄4 (M) Rp1 (F) R1⁄2 (M) >1.450 >50 144,00 40,00

HD125F 125 139,7 1.570

825 745 324

635 460 G3⁄4 (M) Rp1 (F) R1⁄2 (M) >1.450 >50 144,00 40,00

HD150L 150 168,3 1.570

825 745 324

525 460 G3⁄4 (M) Rp1 (F) R1⁄2 (M) >1.450 >50 215,00 59,72

HD150F 150 168,3 1.570

825 745 324

635 460 G3⁄4 (M) Rp1 (F) R1⁄2 (M) >1.450 >50 215,00 59,72

HD200F 200 219,1 1.995 1.040 955 406

775 580 G3⁄4 (M) Rp1 (F) R1⁄2 (M) >1.880 >50 360,00 100,00

HD250F 250 273,0 2.680 1.385 1.295 508

890 715 G3⁄4 (M) Rp2 (F) R1⁄2 (M) >2.560 >50 575,00 159,72

HD300F 300 323,9 3.190 1.640 1.550 610 1.005 840 G3⁄4 (M) Rp2 (F) R1⁄2 (M) >3.070 >50 810,00 225,00

11,7

10,0

38

11,7

10,0

43

11,9

10,0

38

11,9

10,0

44

12,4

37,0

60

12,4

37,0

68

14,7

37,0

60

14,7

37,0

70

16,9

115,0

140

16,9

115,0

153

19,2

115,0

140

19,2

115,0

156

23,4

230,0

295

27,5

500,0

573

31,2

830,0 1.018

Pressione di esercizio

Temperatura

max. 10 bar

max. 110 °C

L= estremità a saldare / F= versione flangiata (PN 16)

Velocità di flusso

3 m/s

senza magnete

Adatto per sistemi di raffreddamento

e

e

D

D

DF

DF

LF

L

SPIROCOMBI

HI-FLOW

VERSIONE FLANGIATA

SMONTABILE

SPIROCOMBI

HI-FLOW

ESTREMITÀ A SALDARE

SMONTABILE

CUSTOM Si osservi la nota informativa ad altri modelli a pagina 30.
