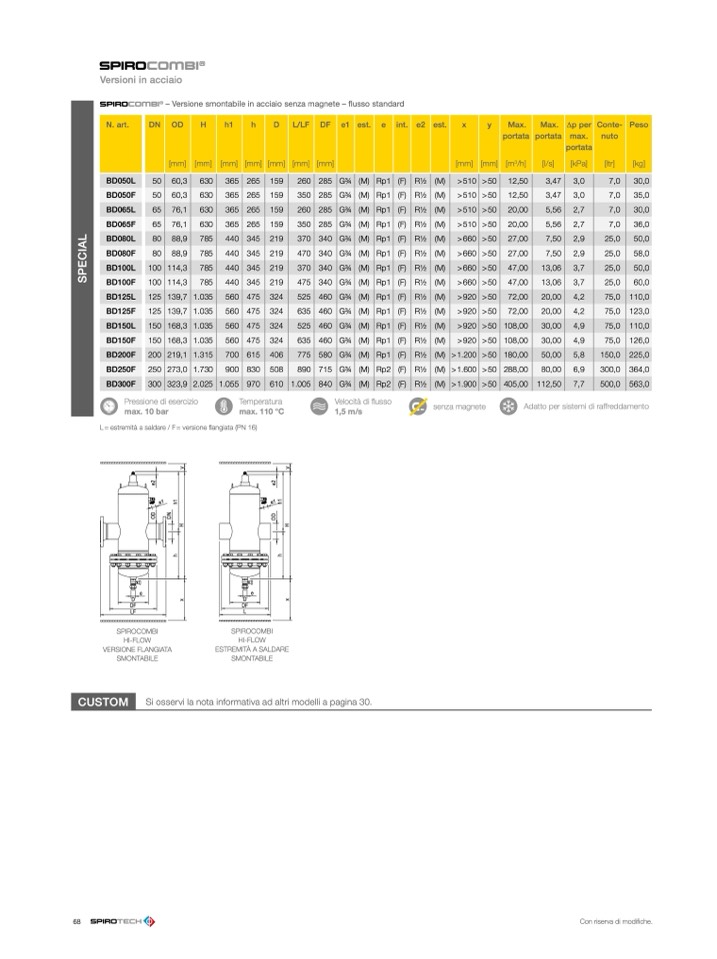

SPIROCOMBI

®

Versioni in acciaio

SPIROCOMBI

®

– Versione smontabile in acciaio senza magnete – flusso standard

N. art.

DN

BD050L

50

BD050F

50

BD065L

65

BD065F

65

BD080L

80

BD080F

80

BD100L

100

BD100F

100

BD125L

125

BD125F

125

BD150L

150

BD150F

150

BD200F

200

BD250F

250

BD300F

300

OD

H

h1

h

D

L/LF DF e1 est. e

[mm] [mm] [mm] [mm] [mm] [mm] [mm]

60,3

630

365 265 159

260 285 G3⁄4 (M) Rp1

60,3

630

365 265 159

350 285 G3⁄4 (M) Rp1

76,1

630

365 265 159

260 285 G3⁄4 (M) Rp1

76,1

630

365 265 159

350 285 G3⁄4 (M) Rp1

88,9

785

440 345 219

370 340 G3⁄4 (M) Rp1

88,9

785

440 345 219

470 340 G3⁄4 (M) Rp1

114,3

785

440 345 219

370 340 G3⁄4 (M) Rp1

114,3

785

440 345 219

475 340 G3⁄4 (M) Rp1

139,7 1.035

560 475 324

525 460 G3⁄4 (M) Rp1

139,7 1.035

560 475 324

635 460 G3⁄4 (M) Rp1

168,3 1.035

560 475 324

525 460 G3⁄4 (M) Rp1

168,3 1.035

560 475 324

635 460 G3⁄4 (M) Rp1

219,1 1.315

700 615 406

775 580 G3⁄4 (M) Rp1

273,0 1.730

900 830 508

890 715 G3⁄4 (M) Rp2

323,9 2.025 1.055 970 610 1.005 840 G3⁄4 (M) Rp2

int. e2 est.

x

y

Max.

Max. Dpper Conte- Peso

portata portata max.

nuto

portata

[mm] [mm] [m

3

/h]

[l/s]

[kPa]

[ltr]

[kg]

Pressione di esercizio

Temperatura

max. 10 bar

max. 110 °C

L= estremità a saldare / F= versione flangiata (PN 16)

Velocità di flusso

1,5 m/s

senza magnete

Adatto per sistemi di raffreddamento

e

e

D

D

DF

DF

LF

L

SPIROCOMBI

HI-FLOW

VERSIONE FLANGIATA

SMONTABILE

SPIROCOMBI

HI-FLOW

ESTREMITÀ A SALDARE

SMONTABILE
