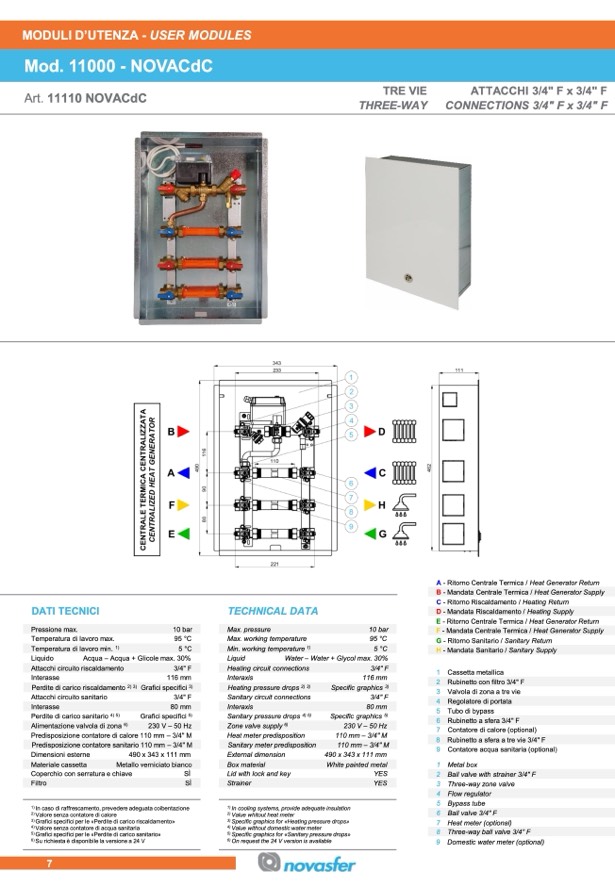

TRE VIE
ATTACCHI 3/4" F x 3/4" F
THREE-WAY
CONNECTIONS 3/4" F x 3/4" F
7
DATI TECNICI
Pressione max.
Temperatura di lavoro max.
Temperatura di lavoro min.
1)
Liquido
Acqua – Acqua + Glicole max. 30%
TECHNICAL DATA
Max. pressure
Max. working temperature
Min. working temperature
1)
Liquid
Water – Water + Glycol max. 30%
A - Ritorno Centrale Termica / Heat Generator Return
B - Mandata Centrale Termica / Heat Generator Supply
C - Ritorno Riscaldamento / Heating Return
D - Mandata Riscaldamento / Heating Supply
E - Ritorno Centrale Termica / Heat Generator Return
F - Mandata Centrale Termica / Heat Generator Supply
G - Ritorno Sanitario / Sanitary Return
H - Mandata Sanitario / Sanitary Supply
1 Cassetta metallica
2 Rubinetto con filtro 3/4" F
3 Valvola di zona a tre vie
4 Regolatore di portata
5 Tubo di bypass
6 Rubinetto a sfera 3/4" F
7 Contatore di calore (optional)
8 Rubinetto a sfera a tre vie 3/4" F
9 Contatore acqua sanitaria (optional)
1 Metal box
2 Ball valve with strainer 3/4" F
3 Three-way zone valve
4 Flow regulator
5 Bypass tube
6 Ball valve 3/4" F
7 Heat meter (optional)
8 Three-way ball valve 3/4" F
9 Domestic water meter (optional)
10 bar
95 °C
5 °C
10 bar
95 °C
5 °C
Attacchi circuito riscaldamento
Interasse
Perdite di carico riscaldamento
2) 3)
Attacchi circuito sanitario
Interasse
Heating circuit connections
Interaxis
Heating pressure drops
2) 3)
Sanitary circuit connections
Interaxis
Sanitary pressure drops
4) 5)
Zone valve supply
6)
Heat meter predisposition
Sanitary meter predisposition
External dimension
3/4" F
116 mm
Grafici specifici
3)
3/4" F
80 mm
Grafici specifici
5)
230 V – 50 Hz
Predisposizione contatore di calore 110 mm – 3/4" M
Predisposizione contatore sanitario 110 mm – 3/4" M
Dimensioni esterne
490 x 343 x 111 mm
Materiale cassetta
Metallo verniciato bianco
Coperchio con serratura e chiave
SÌ
Filtro
SÌ
1)
In caso di raffrescamento, prevedere adeguata coibentazione
2)
Valore senza contatore di calore
3)
Grafici specifici per le «Perdite di carico riscaldamento»
4)
Valore senza contatore di acqua sanitaria
5)
Grafici specifici per le «Perdite di carico sanitario»
6)
Su richiesta è disponibile la versione a 24 V
3/4" F
116 mm
Specific graphics
3)
3/4" F
80 mm
Specific graphics
5)
230 V – 50 Hz
110 mm – 3/4" M
1)
In cooling systems, provide adequate insulation
2)
Value whitout heat meter
3)
Specific graphics for «Heating pressure drops»
4)
Value without domestic water meter
5)
Specific graphics for «Sanitary pressure drops»
6)
On request the 24 V version is available
Perdite di carico sanitario
4) 5)
Alimentazione valvola di zona
6)
110 mm – 3/4" M
490 x 343 x 111 mm
White painted metal
YES
Strainer
YES
Box material
Lid with lock and key
