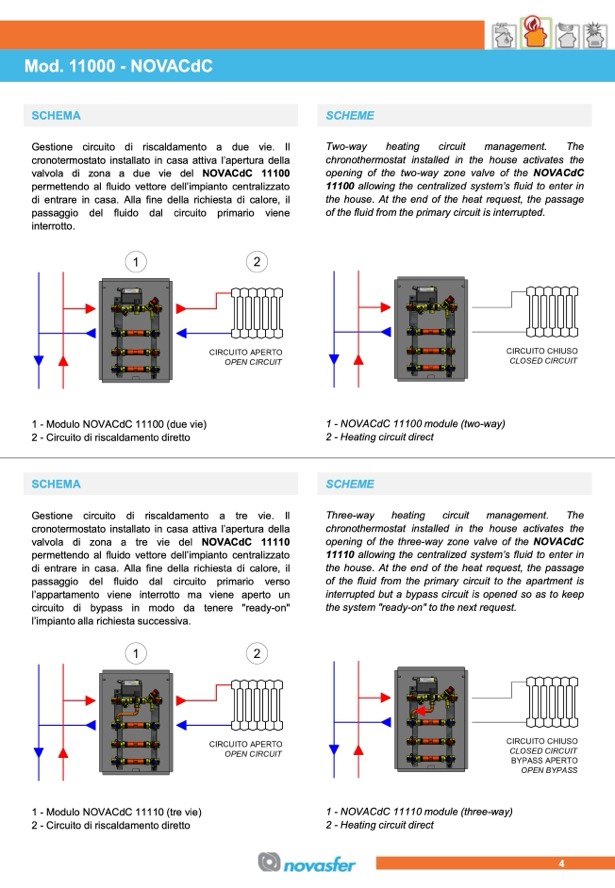

Mod. 11000 - NOVACdC

SCHEMA

Gestione circuito di riscaldamento a due vie. Il

cronotermostato installato in casa attiva l’apertura della

valvola di zona a due vie del NOVACdC 11100

permettendo al fluido vettore dell’impianto centralizzato

di entrare in casa. Alla fine della richiesta di calore, il

passaggio del fluido dal circuito primario viene

interrotto.

1 - Modulo NOVACdC 11100 (due vie)

2 - Circuito di riscaldamento diretto

SCHEME

Two-way

heating

circuit

management.

The

chronothermostat installed in the house activates the

opening of the two-way zone valve of the NOVACdC

11100 allowing the centralized system’s fluid to enter in

the house. At the end of the heat request, the passage

of the fluid from the primary circuit is interrupted.

1 - NOVACdC 11100 module (two-way)

2 - Heating circuit direct

SCHEMA

Gestione circuito di riscaldamento a tre vie. Il

cronotermostato installato in casa attiva l’apertura della

valvola di zona a tre vie del NOVACdC 11110

permettendo al fluido vettore dell’impianto centralizzato

di entrare in casa. Alla fine della richiesta di calore, il

passaggio del fluido dal circuito primario verso

l’appartamento viene interrotto ma viene aperto un

circuito di bypass in modo da tenere "ready-on"

l’impianto alla richiesta successiva.

1 - Modulo NOVACdC 11110 (tre vie)

2 - Circuito di riscaldamento diretto

SCHEME

Three-way

heating

circuit

management.

The

chronothermostat installed in the house activates the

opening of the three-way zone valve of the NOVACdC

11110 allowing the centralized system’s fluid to enter in

the house. At the end of the heat request, the passage

of the fluid from the primary circuit to the apartment is

interrupted but a bypass circuit is opened so as to keep

the system "ready-on" to the next request.

1 - NOVACdC 11110 module (three-way)

2 - Heating circuit direct
