MODULI D’UTENZA - USER MODULES

OPTIONAL

CONTABILIZZAZIONE CONSUMI D’UTENZA

USER CONSUMPTION METERING

15

I moduli NOVACdC sono abilitati alla contabilizzazione

dei consumi di utenza di calore e di acqua calda/fredda

sanitaria. I moduli vengono forniti senza i contatori di

utenza; al loro posto è montato un tronchetto in plastica

(le dimensioni del tronchetto sono in linea con le

dimensioni standard dei contatori in commercio sul

mercato). Il cliente può scegliere quindi quale contatore

inserire su ogni ramo del circuito, in base alle proprie

esigenze tecniche e commerciali.

Dal punto di vista tecnico, per il calcolo delle perdite di

carico, ogni contatore aggiunge una perdita di carico nel

circuito in cui è inserito: quindi, determinata la portata di

progetto, si leggono dai grafici precedenti le relative

perdite di carico (riferite al modulo NOVACdC senza

contatori), a cui poi andranno a sommarsi le perdite di

carico dovuto al/ai contatore/i (questi dati vengono forniti

dal costruttore del contatore).

Novasfer propone come optional i contatori di calore e

di acqua calda/fredda sanitaria.

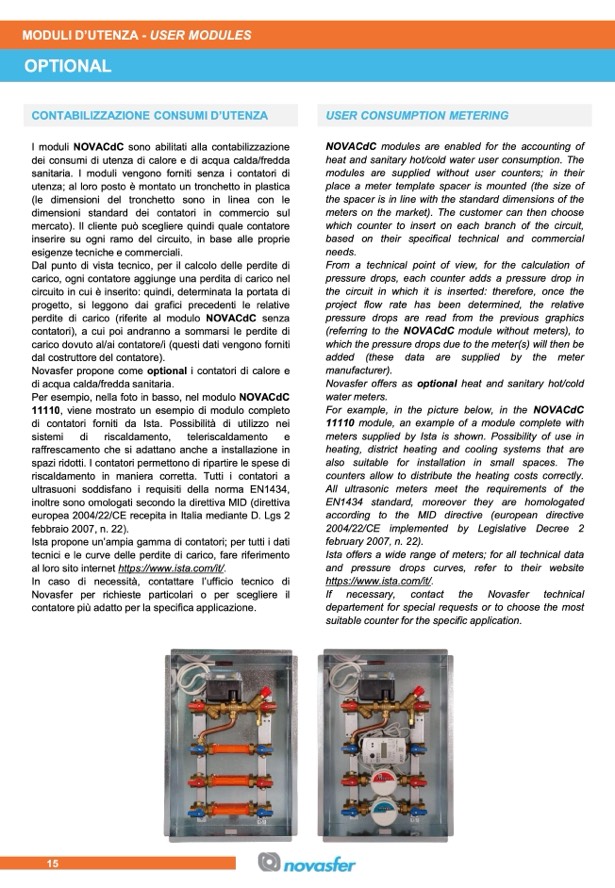

Per esempio, nella foto in basso, nel modulo NOVACdC

11110, viene mostrato un esempio di modulo completo

di contatori forniti da Ista. Possibilità di utilizzo nei

sistemi

di

riscaldamento,

teleriscaldamento

e

raffrescamento che si adattano anche a installazione in

spazi ridotti. I contatori permettono di ripartire le spese di

riscaldamento in maniera corretta. Tutti i contatori a

ultrasuoni soddisfano i requisiti della norma EN1434,

inoltre sono omologati secondo la direttiva MID (direttiva

europea 2004/22/CE recepita in Italia mediante D. Lgs 2

febbraio 2007, n. 22).

Ista propone un’ampia gamma di contatori; per tutti i dati

tecnici e le curve delle perdite di carico, fare riferimento

al loro sito internet https://www.ista.com/it/.

In caso di necessità, contattare l’ufficio tecnico di

Novasfer per richieste particolari o per scegliere il

contatore più adatto per la specifica applicazione.

NOVACdC modules are enabled for the accounting of

heat and sanitary hot/cold water user consumption. The

modules are supplied without user counters; in their

place a meter template spacer is mounted (the size of

the spacer is in line with the standard dimensions of the

meters on the market). The customer can then choose

which counter to insert on each branch of the circuit,

based on their specifical technical and commercial

needs.

From a technical point of view, for the calculation of

pressure drops, each counter adds a pressure drop in

the circuit in which it is inserted: therefore, once the

project flow rate has been determined, the relative

pressure drops are read from the previous graphics

(referring to the NOVACdC module without meters), to

which the pressure drops due to the meter(s) will then be

added (these data are supplied by the meter

manufacturer).

Novasfer offers as optional heat and sanitary hot/cold

water meters.

For example, in the picture below, in the NOVACdC

11110 module, an example of a module complete with

meters supplied by Ista is shown. Possibility of use in

heating, district heating and cooling systems that are

also suitable for installation in small spaces. The

counters allow to distribute the heating costs correctly.

All ultrasonic meters meet the requirements of the

EN1434 standard, moreover they are homologated

according to the MID directive (european directive

2004/22/CE implemented by Legislative Decree 2

february 2007, n. 22).

Ista offers a wide range of meters; for all technical data

and pressure drops curves, refer to their website

https://www.ista.com/it/.

If necessary, contact the Novasfer technical

departement for special requests or to choose the most

suitable counter for the specific application.
