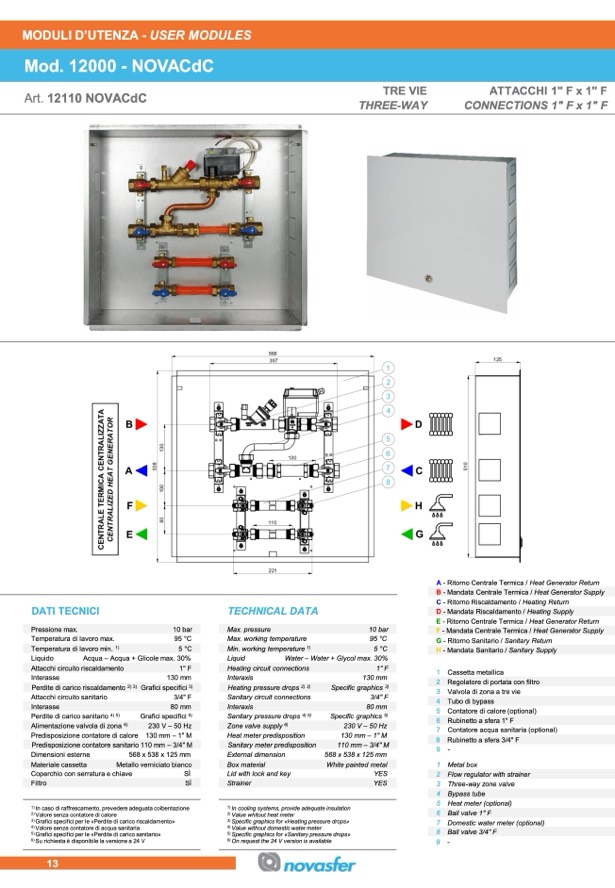

MODULI D’UTENZA - USER MODULES

Mod. 12000 - NOVACdC

Art. 12110 NOVACdC

TRE VIE

ATTACCHI 1" F x 1" F

THREE-WAY

CONNECTIONS 1" F x 1" F

13

DATI TECNICI

Pressione max.

Temperatura di lavoro max.

Temperatura di lavoro min.

1)

Liquido

Acqua – Acqua + Glicole max. 30%

TECHNICAL DATA

Max. pressure

Max. working temperature

Min. working temperature

1)

Liquid

Water – Water + Glycol max. 30%

A - Ritorno Centrale Termica / Heat Generator Return

B - Mandata Centrale Termica / Heat Generator Supply

C - Ritorno Riscaldamento / Heating Return

D - Mandata Riscaldamento / Heating Supply

E - Ritorno Centrale Termica / Heat Generator Return

F - Mandata Centrale Termica / Heat Generator Supply

G - Ritorno Sanitario / Sanitary Return

H - Mandata Sanitario / Sanitary Supply

1 Cassetta metallica

2 Regolatore di portata con filtro

3 Valvola di zona a tre vie

4 Tubo di bypass

5 Contatore di calore (optional)

6 Rubinetto a sfera 1" F

7 Contatore acqua sanitaria (optional)

8 Rubinetto a sfera 3/4" F

9

-

1 Metal box

2 Flow regulator with strainer

3 Three-way zone valve

4 Bypass tube

5 Heat meter (optional)

6 Ball valve 1" F

7 Domestic water meter (optional)

8 Ball valve 3/4" F

9

-

10 bar

95 °C

5 °C

10 bar

95 °C

5 °C

Attacchi circuito riscaldamento

Interasse

Perdite di carico riscaldamento

2) 3)

Attacchi circuito sanitario

Interasse

Heating circuit connections

Interaxis

Heating pressure drops

2) 3)

Sanitary circuit connections

Interaxis

Sanitary pressure drops

4) 5)

Zone valve supply

6)

Heat meter predisposition

Sanitary meter predisposition

External dimension

1" F

130 mm

Grafici specifici

3)

3/4" F

80 mm

Grafici specifici

5)

230 V – 50 Hz

130 mm – 1" M

Predisposizione contatore sanitario 110 mm – 3/4" M

Dimensioni esterne

568 x 538 x 125 mm

Materiale cassetta

Metallo verniciato bianco

Coperchio con serratura e chiave

SÌ

Filtro

SÌ

1)

In caso di raffrescamento, prevedere adeguata coibentazione

2)

Valore senza contatore di calore

3)

Grafici specifici per le «Perdite di carico riscaldamento»

4)

Valore senza contatore di acqua sanitaria

5)

Grafici specifici per le «Perdite di carico sanitario»

6)

Su richiesta è disponibile la versione a 24 V

1" F

130 mm

Specific graphics

3)

3/4" F

80 mm

Specific graphics

5)

230 V – 50 Hz

130 mm – 1" M

1)

In cooling systems, provide adequate insulation

2)

Value whitout heat meter

3)

Specific graphics for «Heating pressure drops»

4)

Value without domestic water meter

5)

Specific graphics for «Sanitary pressure drops»

6)

On request the 24 V version is available

Perdite di carico sanitario

4) 5)

Alimentazione valvola di zona

6)

Predisposizione contatore di calore

110 mm – 3/4" M

568 x 538 x 125 mm

White painted metal

YES

Strainer

YES

Box material

Lid with lock and key
