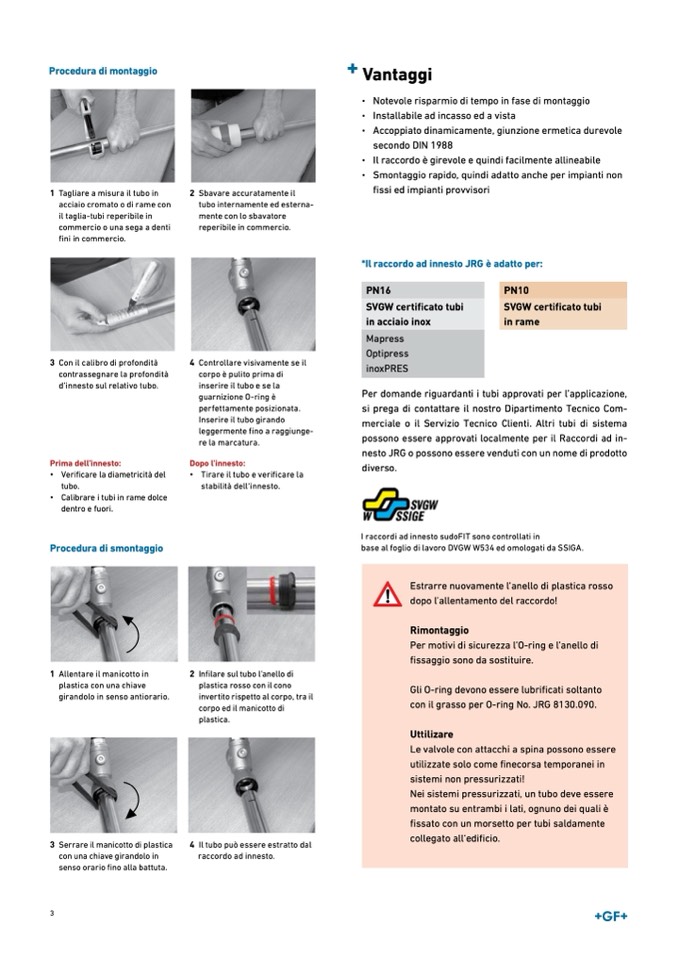

Procedura di montaggio
Vantaggi
• Notevole risparmio di tempo in fase di montaggio
• Installabile ad incasso ed a vista
• Accoppiato dinamicamente, giunzione ermetica durevole
secondo DIN 1988
• Il raccordo è girevole e quindi facilmente allineabile
• Smontaggio rapido, quindi adatto anche per impianti non
fissi ed impianti provvisori
*Il raccordo ad innesto JRG è adatto per:
Per domande riguardanti i tubi approvati per l’applicazione,
si prega di contattare il nostro Dipartimento Tecnico Com-
merciale o il Servizio Tecnico Clienti. Altri tubi di sistema
possono essere approvati localmente per il Raccordi ad in-
nesto JRG o possono essere venduti con un nome di prodotto
diverso.
I raccordi ad innesto sudoFIT sono controllati in
base al foglio di lavoro DVGW W534 ed omologati da SSIGA.
1 Tagliare a misura il tubo in
acciaio cromato o di rame con
il taglia-tubi reperibile in
commercio o una sega a denti
fini in commercio.
3 Con il calibro di profondità
contrassegnare la profondità
d’innesto sul relativo tubo.
Prima dell’innesto:
• Verificare la diametricità del
tubo.
• Calibrare i tubi in rame dolce
dentro e fuori.
Procedura di smontaggio
1 Allentare il manicotto in
plastica con una chiave
girandolo in senso antiorario.
3 Serrare il manicotto di plastica
con una chiave girandolo in
senso orario fino alla battuta.
2 Sbavare accuratamente il
tubo internamente ed esterna-
mente con lo sbavatore
reperibile in commercio.
4 Controllare visivamente se il
corpo è pulito prima di
inserire il tubo e se la
guarnizione O-ring è
perfettamente posizionata.
Inserire il tubo girando
leggermente fino a raggiunge-
re la marcatura.
Dopo l’innesto:
•
Tirare il tubo e verificare la
stabilità dell‘innesto.
Infilare sul tubo l’anello di
plastica rosso con il cono
invertito rispetto al corpo, tra il
corpo ed il manicotto di
plastica.
Il tubo può essere estratto dal
raccordo ad innesto.
PN16
PN10
SVGW certificato tubi
in acciaio inox
SVGW certificato tubi
in rame
Mapress
Optipress
inoxPRES
Estrarre nuovamente l’anello di plastica rosso
dopo l’allentamento del raccordo!
Rimontaggio
Per motivi di sicurezza l’O-ring e l’anello di
fissaggio sono da sostituire.
Gli O-ring devono essere lubrificati soltanto
con il grasso per O-ring No. JRG 8130.090.
Uttilizare
Le valvole con attacchi a spina possono essere
utilizzate solo come finecorsa temporanei in
sistemi non pressurizzati!
Nei sistemi pressurizzati, un tubo deve essere
montato su entrambi i lati, ognuno dei quali è
fissato con un morsetto per tubi saldamente
collegato all‘edificio.
