1 - Pannello solare

2 - N°... pannelli solari

3 - Ritorno fluido solare

4 - Interasse tra due pannelli

5 - Mandata fluido solare

6 - Conversa

COLLEGAMENTO DI

CAMPI SOLARI

I robusti raccordi di mandata e ritorno da 1” posti nella parte alta,

sono costruiti in ottone con doppia tenuta (conica o.r.) per rendere

veloce e sicuro il collegamento di più pannelli in serie.

NOTE DI

INSTALLAZIONE

ATTENZIONE! La sonda solare deve essere montata nel

pozzetto “C” sempre nella parte destra del pannello,

prima di installare la conversa perimetrale.

ESTETICA E SICUREZZA

INTEGRATE NEI TETTI

A - Raccordo di connessione ritorno

B - Raccordo di connessione mandata

C - Guaina portasonda

Pannelli piani che si integrano perfettamente in

coperture di coppi. Il telaio in legno naturale si installa

facilmente nelle coperture di tetti ventilati. I pannelli

sono forniti in kit con tutto il necessario per connetterli

fra di loro. L’elegante conversa in alluminio color

antracite, di facile integrazione estetica, garantisce

un’ottima tenuta contro pioggia e intemperie.

B

A

A - Pannello guida, mandata impianto e sonda di temperatura

B - Pannello di estensione, deve essere sempre installato a sinistra

della guida

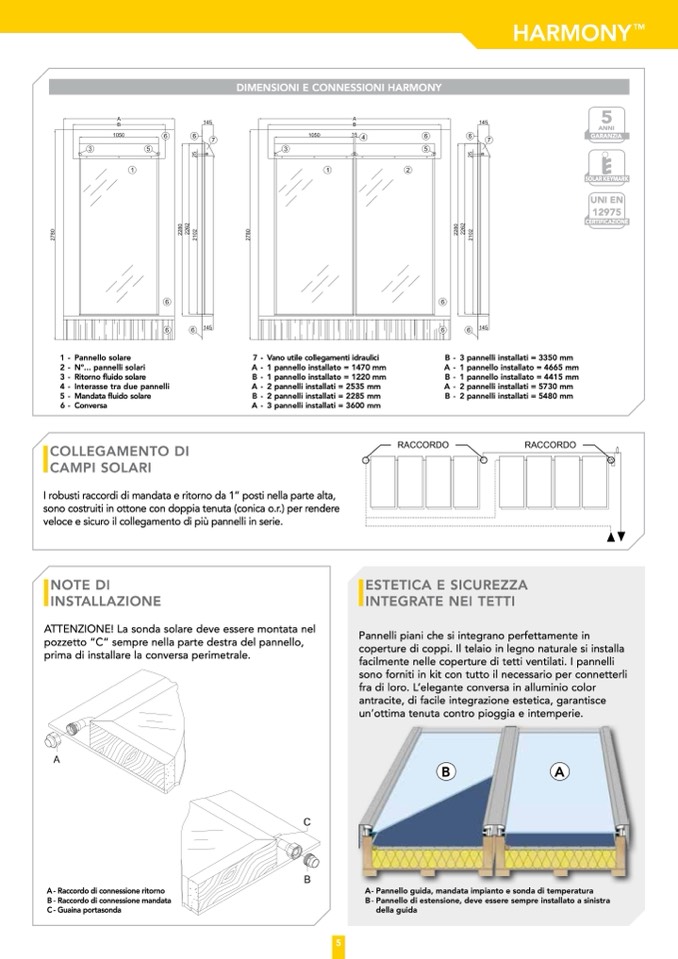

DIMENSIONI E CONNESSIONI HARMONY

7 - Vano utile collegamenti idraulici

A - 1 pannello installato = 1470 mm

B - 1 pannello installato = 1220 mm

A - 2 pannelli installati = 2535 mm

B - 2 pannelli installati = 2285 mm

A - 3 pannelli installati = 3600 mm

B - 3 pannelli installati = 3350 mm

A - 1 pannello installato = 4665 mm

B - 1 pannello installato = 4415 mm

A - 2 pannelli installati = 5730 mm

B - 2 pannelli installati = 5480 mm

5

HARMONY

TM

5

ANNI

GARANZIA

SOLAR KEYMARK

UNI EN

12975

CERTIFICAZIONE
