COLLEGAMENTO DI

CAMPI SOLARI

I robusti raccordi di mandata e ritorno da 1” posti nella parte

alta, sono costruiti in ottone con doppia tenuta (conica o.r.) per

rendere veloce e sicuro il collegamento di più pannelli in serie.

ASSORBITORE AD

ALTA EFFICIENZA

L’assorbitore in

rame dei pannelli

solari SOLARplus

è direttamente

saldobrasato sul

collettore garantendo

la massima efficienza di

trasmissione del calore.

NOTE DI

INSTALLAZIONE

21

SPECIFICI SUPPORTI

PER L’INSTALLAZIONE

Per installare i pannelli solari SOLARplus su tetti inclinati

con copertura a tegola o coppi oppure per tetti piani

o a terra, sono disponibili specifici staffaggi in acciaio e

alluminio.

5

3

4

1 -

2 -

3 -

4 -

5 -

Raccordo a 3 vie

Pannello solare

Guarnizione

Guaina portasonda

Raccordo ø22 per tubo

a saldare

Supporto per tetti

inclinati con coppi

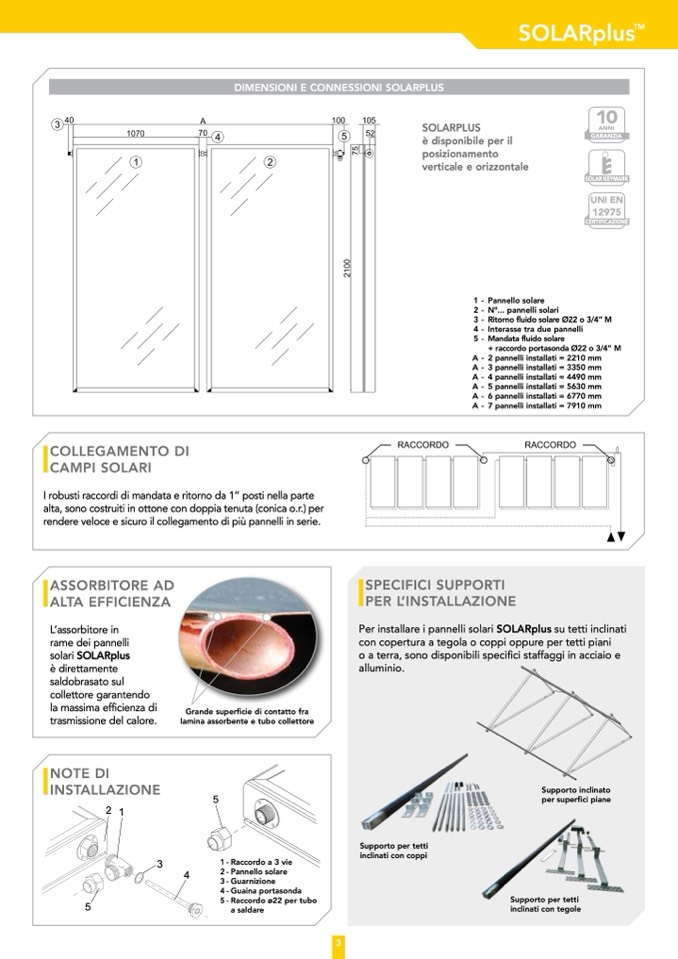

DIMENSIONI E CONNESSIONI SOLARPLUS

Grande superficie di contatto fra

lamina assorbente e tubo collettore

5

Supporto inclinato

per superfici piane

Supporto per tetti

inclinati con tegole

3

SOLARPLUS

è disponibile per il

posizionamento

verticale e orizzontale

1 -

2 -

3 -

4 -

5 -

A -

A -

A -

A -

A -

A -

SOLARplus

TM

10

ANNI

GARANZIA

SOLAR KEYMARK

UNI EN

12975

CERTIFICAZIONE

Pannello solare

N°... pannelli solari

Ritorno fluido solare Ø22 o 3/4” M

Interasse tra due pannelli

Mandata fluido solare

+ raccordo portasonda Ø22 o 3/4” M

2 pannelli installati = 2210 mm

3 pannelli installati = 3350 mm

4 pannelli installati = 4490 mm

5 pannelli installati = 5630 mm

6 pannelli installati = 6770 mm

7 pannelli installati = 7910 mm
