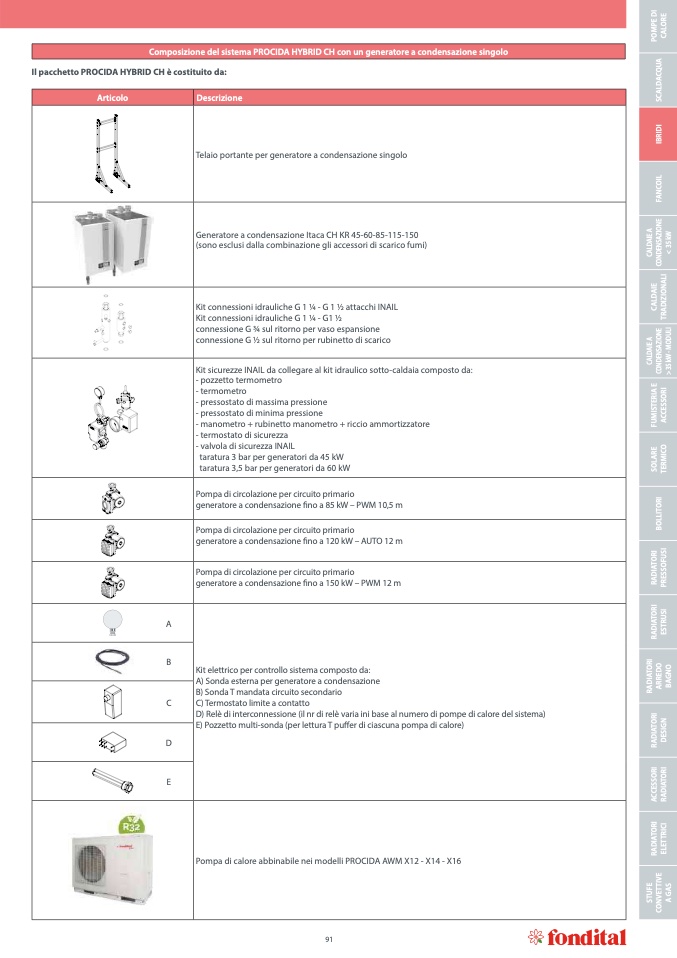

Composizione del sistema PROCIDA HYBRID CH con un generatore a condensazione singolo
Il pacchetto PROCIDA HYBRID CH è costituito da
:
Articolo
Descrizione
Telaio portante per generatore a condensazione singolo
Generatore a condensazione Itaca CH KR 45-60-85-115-150
(sono esclusi dalla combinazione gli accessori di scarico fumi
)
Kit connessioni idrauliche G 1 ¼ - G 1 ½ attacchi INAI
L
Kit connessioni idrauliche G 1 ¼ - G1 ½
connessione G ¾ sul ritorno per vaso espansione
connessione G ½ sul ritorno per rubinetto di scarico
Kit sicurezze INAIL da collegare al kit idraulico sotto-caldaia composto da:
- pozzetto termometro
- termometro
- pressostato di massima pressione
- pressostato di minima pressione
- manometro + rubinetto manometro + riccio ammortizzatore
- termostato di sicurezza
- valvola di sicurezza INAIL
taratura 3 bar per generatori da 45 kW
taratura 3,5 bar per generatori da 60 kW
Pompa di circolazione per circuito primario
generatore a condensazione
fino a 85 kW – PWM 10,5
m
Pompa di circolazione per circuito primario
generatore a condensazione
fino a 120 kW – AUTO 12 m
Pompa di circolazione per circuito primario
generatore a condensazione
fino a 150 kW – PWM 12 m
A
B
C
Kit elettrico per controllo sistema composto da:
A) Sonda esterna per generatore a condensazione
B) Sonda T mandata circuito secondario
C) Termostato limite a contatt
o
D) Relè di interconnessione (il nr di relè varia ini base al numero di pompe di calore del sistema
)
E) Pozzetto multi-sonda (per lettura T puffer di ciascuna pompa di calore
)
D
E
Pompa di calore abbinabile nei modelli PROCIDA AWM X12 - X14 - X1
6
