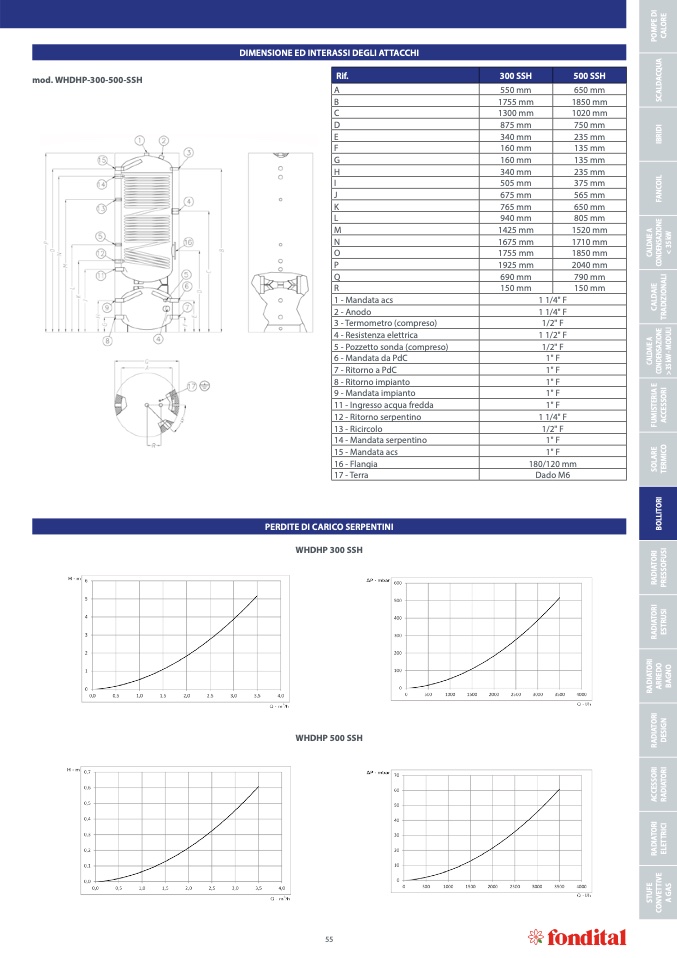

DIMENSIONE ED INTERASSI DEGLI ATTACCH
I
mod. WHDHP-300-500-SSH
Rif.
300 SSH
500 SSH
A
550 mm
650 m
m
B
1755 mm
1850 m
m
C
1300 mm
1020 m
m
D
875 mm
750 mm
E
340 mm
235 mm
F
160 mm
135 mm
G
160 mm
135 mm
H
340 mm
235 mm
I
505 mm
375 mm
J
675 mm
565 mm
K
765 mm
650 mm
L
940 mm
805 mm
M
1425 mm
1520 m
m
N
1675 mm
1710 m
m
O
1755 mm
1850 m
m
P
1925 mm
2040 m
m
Q
690 mm
790 mm
R
150 mm
150 mm
1 - Mandata acs
1 1/4"
F
2 - Anodo
1 1/4"
F
3 - Termometro (compreso)
1/2"
F
4 - Resistenza elettrica
1 1/2"
F
5 - Pozzetto sonda (compreso)
1/2"
F
6 - Mandata da PdC
1" F
7 - Ritorno a PdC
1" F
8 - Ritorno impianto
1" F
9 - Mandata impianto
1" F
11 - Ingresso acqua fredda
1" F
12 - Ritorno serpentino
1 1/4"
F
13 - Ricircolo
1/2"
F
14 - Mandata serpentino
1" F
15 - Mandata acs
1" F
16 - Flangia
180/120 mm
17 - Terra
Dado M6
PERDITE DI CARICO SERPENTIN
I
WHDHP 300 SSH
WHDHP 500 SSH
