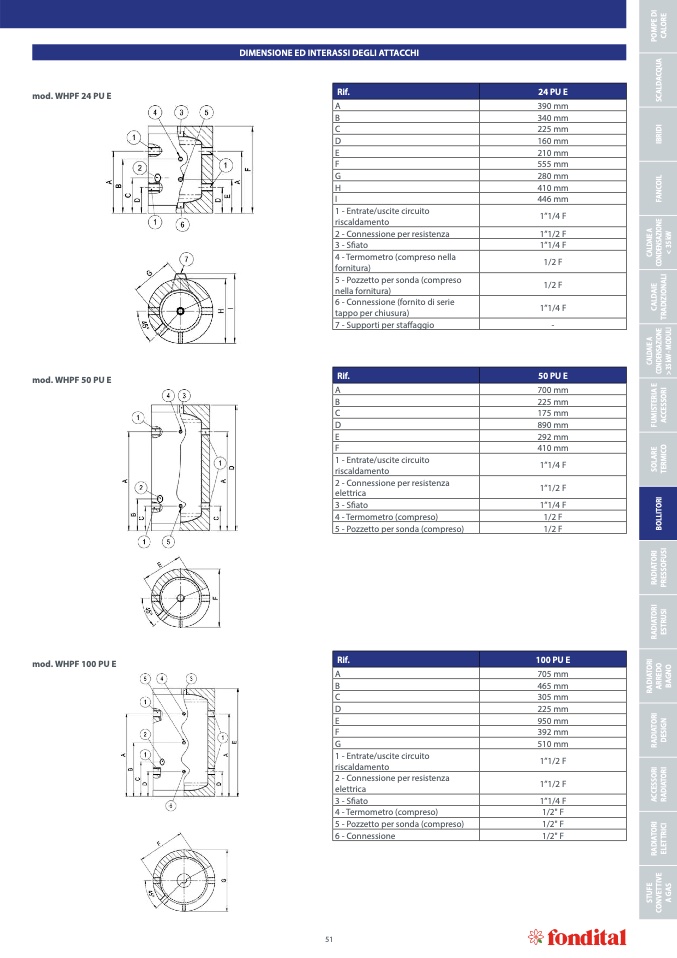

DIMENSIONE ED INTERASSI DEGLI ATTACCH
I
mod. WHPF 24 PU E
Rif.
24 PU
E
A
390 m
m
B
340 m
m
C
225 m
m
D
160 m
m
E
210 m
m
F
555 m
m
G
280 m
m
H
410 m
m
I
446 m
m
1 - Entrate/uscite circuito
riscaldamento
1”1/4 F
2 - Connessione per resistenza
1”1/2 F
3 - S
fiato
1”1/4 F
4 - Termometro (compreso nella
fornitura)
1/2 F
5 - Pozzetto per sonda (compreso
nella fornitura)
1/2 F
6 - Connessione (fornito di serie
tappo per chiusura)
1”1/4 F
7 - Supporti per staffaggio
-
mod. WHPF 50 PU E
Rif.
50 PU
E
A
700 m
m
B
225 m
m
C
175 m
m
D
890 m
m
E
292 m
m
F
410 m
m
1 - Entrate/uscite circuito
riscaldamento
1”1/4 F
2 - Connessione per resistenza
elettrica
1”1/2 F
3 - S
fiato
1”1/4 F
4 - Termometro (compreso)
1/2 F
5 - Pozzetto per sonda (compreso)
1/2 F
mod. WHPF 100 PU E
Rif.
100 PU E
A
705 m
m
B
465 m
m
C
305 m
m
D
225 m
m
E
950 m
m
F
392 m
m
G
510 m
m
1 - Entrate/uscite circuito
riscaldamento
1”1/2 F
2 - Connessione per resistenza
elettrica
1”1/2 F
3 - S
fiato
1”1/4 F
4 - Termometro (compreso)
1/2"
F
5 - Pozzetto per sonda (compreso)
1/2"
F
6 - Connessione
1/2"
F
