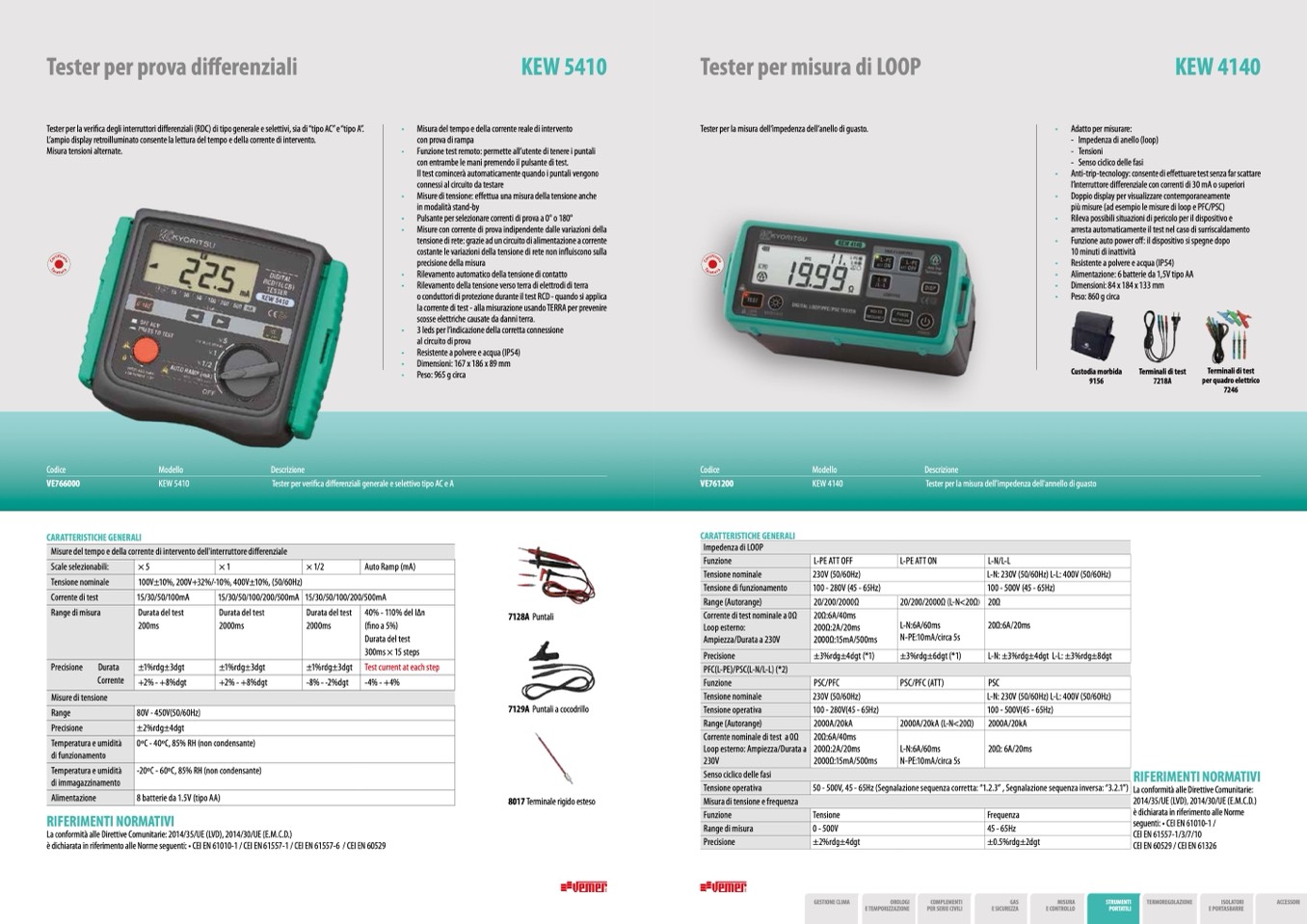

Tester per prova differenziali

KEW 5410

Tester per misura di LOOP

KEW 4140

Tester per la verifica degli interruttori differenziali (RDC) di tipo generale e selettivi, sia di “tipo AC” e “tipo A”.

L’ampio display retroilluminato consente la lettura del tempo e della corrente di intervento.

Misura tensioni alternate.

• Misura del tempo e della corrente reale di intervento

con prova di rampa

• Funzione test remoto: permette all’utente di tenere i puntali

con entrambe le mani premendo il pulsante di test.

Il test comincerà automaticamente quando i puntali vengono

connessi al circuito da testare

• Misure di tensione: effettua una misura della tensione anche

in modalità stand-by

• Pulsante per selezionare correnti di prova a 0° o 180°

• Misure con corrente di prova indipendente dalle variazioni della

tensione di rete: grazie ad un circuito di alimentazione a corrente

costante le variazioni della tensione di rete non influiscono sulla

precisione della misura

• Rilevamento automatico della tensione di contatto

• Rilevamento della tensione verso terra di elettrodi di terra

o conduttori di protezione durante il test RCD - quando si applica

la corrente di test - alla misurazione usando TERRA per prevenire

scosse elettriche causate da danni terra.

• 3 leds per l’indicazione della corretta connessione

al circuito di prova

• Resistente a polvere e acqua (IP54)

• Dimensioni: 167 x 186 x 89 mm

• Peso: 965 g circa

Tester per la misura dell’impedenza dell’anello di guasto.

• Adatto per misurare:

- Impedenza di anello (loop)

- Tensioni

- Senso ciclico delle fasi

• Anti-trip-tecnology: consente di effettuare test senza far scattare

l’interruttore differenziale con correnti di 30 mA o superiori

• Doppio display per visualizzare contemporaneamente

più misure (ad esempio le misure di loop e PFC/PSC)

• Rileva possibili situazioni di pericolo per il dispositivo e

arresta automaticamente il test nel caso di surriscaldamento

• Funzione auto power off: il dispositivo si spegne dopo

10 minuti di inattività

• Resistente a polvere e acqua (IP54)

• Alimentazione: 6 batterie da 1,5V tipo AA

• Dimensioni: 84 x 184 x 133 mm

• Peso: 860 g circa

Custodia morbida

9156

Terminali di test

7218A

Terminali di test

per quadro elettrico

7246

Codice

Modello

Descrizione

VE761200

KEW 4140

Tester per la misura dell'impedenza dell'annello di guasto

Codice

VE766000

CARATTERISTICHE GENERALI

Modello

KEW 5410

Descrizione

Tester per verifica differenziali generale e selettivo tipo AC e A

CARATTERISTICHE GENERALI

Impedenza di LOOP

Funzione

L-PE ATT OFF

L-PE ATT ON

L-N/L-L

Tensione nominale

230V (50/60Hz)

L-N: 230V (50/60Hz) L-L: 400V (50/60Hz)

Tensione di funzionamento

100 - 280V (45 - 65Hz)

100 - 500V (45 - 65Hz)

Range (Autorange)

20/200/2000Ω

20/200/2000Ω (L-N<20Ω)

20Ω

Corrente di test nominale a 0Ω

Loop esterno:

Ampiezza/Durata a 230V

20Ω:6A/40ms

200Ω:2A/20ms

2000Ω:15mA/500ms

L-N:6A/60ms

N-PE:10mA/circa 5s

20Ω:6A/20ms

Precisione

±3%rdg±4dgt (*1)

±3%rdg±6dgt (*1)

L-N: ±3%rdg±4dgt L-L: ±3%rdg±8dgt

PFC(L-PE)/PSC(L-N/L-L) (*2)

Funzione

PSC/PFC

PSC/PFC (ATT)

PSC

Tensione nominale

230V (50/60Hz)

L-N: 230V (50/60Hz) L-L: 400V (50/60Hz)

Tensione operativa

100 - 280V(45 - 65Hz)

100 - 500V(45 - 65Hz)

Range (Autorange)

2000A/20kA

2000A/20kA (L-N<20Ω)

2000A/20kA

Corrente nominale di test a 0Ω

Loop esterno: Ampiezza/Durata a

230V

20Ω:6A/40ms

200Ω:2A/20ms

2000Ω:15mA/500ms

L-N:6A/60ms

N-PE:10mA/circa 5s

20Ω: 6A/20ms

Senso ciclico delle fasi

Tensione operativa

50 - 500V, 45 - 65Hz (Segnalazione sequenza corretta: “1.2.3” , Segnalazione sequenza inversa: “3.2.1”)

Misura di tensione e frequenza

Funzione

Tensione

Frequenza

Range di misura

0 - 500V

45 - 65Hz

Precisione

±2%rdg±4dgt

±0.5%rdg±2dgt

Misure del tempo e della corrente di intervento dell'interruttore differenziale

Scale selezionabili:

×5

×1

× 1/2

Auto Ramp (mA)

Tensione nominale

100V±10%, 200V+32%/-10%, 400V±10%, (50/60Hz)

Corrente di test

15/30/50/100mA

15/30/50/100/200/500mA

15/30/50/100/200/500mA

Range di misura

Durata del test

200ms

Durata del test

2000ms

Durata del test

2000ms

40% - 110% del IΔn

(fino a 5%)

Durata del test

300ms × 15 steps

Precisione

Durata

Corrente

±1%rdg±3dgt

±1%rdg±3dgt

±1%rdg±3dgt

Test current at each step

+2% - +8%dgt

+2% - +8%dgt

-8% - -2%dgt

-4% - +4%

Misure di tensione

Range

80V - 450V(50/60Hz)

Precisione

±2%rdg±4dgt

Temperatura e umidità

di funzionamento

0oC - 40oC, 85% RH (non condensante)

Temperatura e umidità

di immagazzinamento

-20oC - 60oC, 85% RH (non condensante)

Alimentazione

8 batterie da 1.5V (tipo AA)

7128A Puntali

7129A Puntali a cocodrillo

8017 Terminale rigido esteso

RIFERIMENTI NORMATIVI

La conformità alle Direttive Comunitarie:

2014/35/UE (LVD), 2014/30/UE (E.M.C.D.)

è dichiarata in riferimento alle Norme

seguenti: • CEI EN 61010-1 /

CEI EN 61557-1/3/7/10

CEI EN 60529 / CEI EN 61326

TERMOREGOLAZIONE

ISOLATORI

ACCESSORI

E PORTASBARRE

RIFERIMENTI NORMATIVI

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD), 2014/30/UE (E.M.C.D.)

è dichiarata in riferimento alle Norme seguenti: • CEI EN 61010-1 / CEI EN 61557-1 / CEI EN 61557-6 / CEI EN 60529
