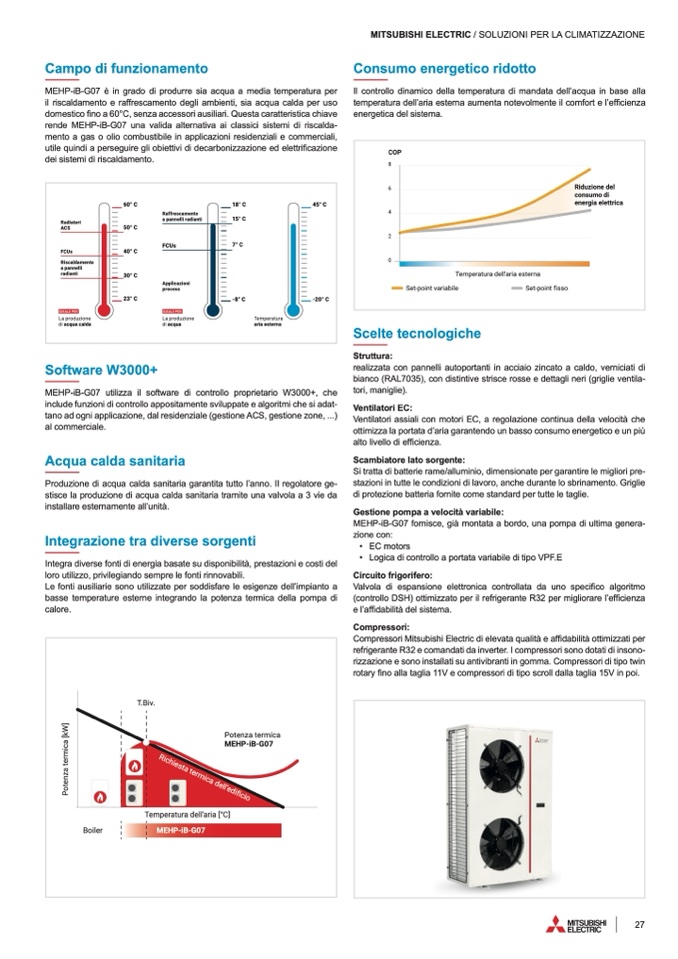

Campo di funzionamento

MEHP-iB-G07 è in grado di produrre sia acqua a media temperatura per

il riscaldamento e raffrescamento degli ambienti, sia acqua calda per uso

domestico fino a 60°C, senza accessori ausiliari. Questa caratteristica chiave

rende MEHP-iB-G07 una valida alternativa ai classici sistemi di riscalda-

mento a gas o olio combustibile in applicazioni residenziali e commerciali,

utile quindi a perseguire gli obiettivi di decarbonizzazione ed elettrificazione

dei sistemi di riscaldamento.

MITSUBISHI ELECTRIC / SOLUZIONI PER LA CLIMATIZZAZIONE

Consumo energetico ridotto

Il controllo dinamico della temperatura di mandata dell’acqua in base alla

temperatura dell’aria esterna aumenta notevolmente il comfort e l’efficienza

energetica del sistema.

COP

8

6

4

2

0

Riduzione del

consumo di

energia elettrica

Temperatura dell'aria esterna

Set-point variabile

Set-point fisso

Radiatori

ACS

FCUs

Riscaldamento

a pannelli

radianti

IDEALE PER

La produzione

di acqua calda

sanitaria

60° C

50° C

40° C

30° C

23° C

Raffrescamento

a pannelli radianti

FCUs

Applicazioni

process

IDEALE PER

La produzione

di acqua

refrigerata

18° C

15° C

7° C

-8° C

45° C

-20° C

Temperatura

aria esterna

Software W3000+

Scelte tecnologiche

Struttura:

realizzata con pannelli autoportanti in acciaio zincato a caldo, verniciati di

bianco (RAL7035), con distintive strisce rosse e dettagli neri (griglie ventila-

tori, maniglie).

Ventilatori EC:

Ventilatori assiali con motori EC, a regolazione continua della velocità che

ottimizza la portata d’aria garantendo un basso consumo energetico e un più

alto livello di efficienza.

Scambiatore lato sorgente:

Si tratta di batterie rame/alluminio, dimensionate per garantire le migliori pre-

stazioni in tutte le condizioni di lavoro, anche durante lo sbrinamento. Griglie

di protezione batteria fornite come standard per tutte le taglie.

Gestione pompa a velocità variabile:

MEHP-iB-G07 fornisce, già montata a bordo, una pompa di ultima genera-

zione con:

• EC motors

• Logica di controllo a portata variabile di tipo VPF.E

Circuito frigorifero:

Valvola di espansione elettronica controllata da uno specifico algoritmo

(controllo DSH) ottimizzato per il refrigerante R32 per migliorare l’efficienza

e l’affidabilità del sistema.

Compressori:

Compressori Mitsubishi Electric di elevata qualità e affidabilità ottimizzati per

refrigerante R32 e comandati da inverter. I compressori sono dotati di insono-

rizzazione e sono installati su antivibranti in gomma. Compressori di tipo twin

rotary fino alla taglia 11V e compressori di tipo scroll dalla taglia 15V in poi.

MEHP-iB-G07 utilizza il software di controllo proprietario W3000+, che

include funzioni di controllo appositamente sviluppate e algoritmi che si adat-

tano ad ogni applicazione, dal residenziale (gestione ACS, gestione zone, ...)

al commerciale.

Acqua calda sanitaria

Produzione di acqua calda sanitaria garantita tutto l’anno. Il regolatore ge-

stisce la produzione di acqua calda sanitaria tramite una valvola a 3 vie da

installare esternamente all’unità.

Integrazione tra diverse sorgenti

Integra diverse fonti di energia basate su disponibilità, prestazioni e costi del

loro utilizzo, privilegiando sempre le fonti rinnovabili.

Le fonti ausiliarie sono utilizzate per soddisfare le esigenze dell’impianto a

basse temperature esterne integrando la potenza termica della pompa di

calore.

T.Biv.

Temperatura dell'aria [°C]

Boiler

MEHP-iB-G07

Potenza termica

MEHP-iB-G07

Richiesta termica dell’edificio

P

o

t

e

n

z

a

t

e

r

m

i

c

a

[

k

W

]

27
