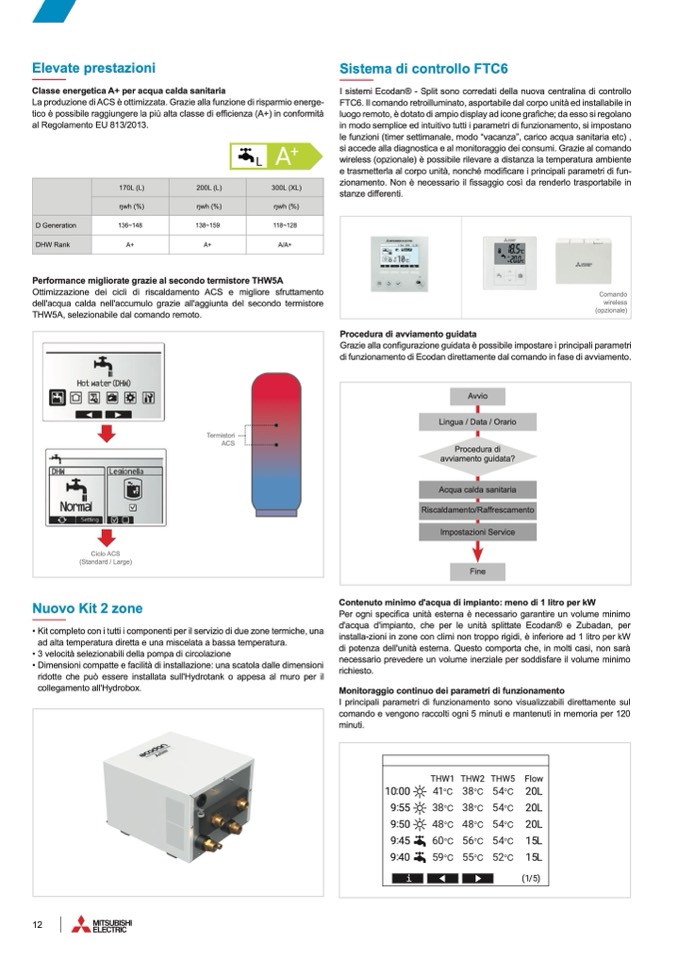

Elevate prestazioni

Classe energetica A+ per acqua calda sanitaria

La produzione di ACS è ottimizzata. Grazie alla funzione di risparmio energe-

tico è possibile raggiungere la più alta classe di efficienza (A+) in conformità

al Regolamento EU 813/2013.

Sistema di controllo FTC6

I sistemi Ecodan® - Split sono corredati della nuova centralina di controllo

FTC6. Il comando retroilluminato, asportabile dal corpo unità ed installabile in

luogo remoto, è dotato di ampio display ad icone grafiche; da esso si regolano

in modo semplice ed intuitivo tutti i parametri di funzionamento, si impostano

le funzioni (timer settimanale, modo “vacanza”, carico acqua sanitaria etc) ,

si accede alla diagnostica e al monitoraggio dei consumi. Grazie al comando

wireless (opzionale) è possibile rilevare a distanza la temperatura ambiente

e trasmetterla al corpo unità, nonché modificare i principali parametri di fun-

zionamento. Non è necessario il fissaggio così da renderlo trasportabile in

stanze differenti.

Procedura di avviamento guidata

Grazie alla configurazione guidata è possibile impostare i principali parametri

di funzionamento di Ecodan direttamente dal comando in fase di avviamento.

170L (L)

200L (L)

300L (XL)

ŋwh (%)

ŋwh (%)

ŋwh (%)

D Generation

136~148

138~159

118~128

DHW Rank

A+

A+

A/A+

Comando

wireless

(opzionale)

Performance migliorate grazie al secondo termistore THW5A

Ottimizzazione dei cicli di riscaldamento ACS e migliore sfruttamento

dell'acqua calda nell'accumulo grazie all'aggiunta del secondo termistore

THW5A, selezionabile dal comando remoto.

Nuovo Kit 2 zone

• Kit completo con i tutti i componenti per il servizio di due zone termiche, una

ad alta temperatura diretta e una miscelata a bassa temperatura.

• 3 velocità selezionabili della pompa di circolazione

• Dimensioni compatte e facilità di installazione: una scatola dalle dimensioni

ridotte che può essere installata sull'Hydrotank o appesa al muro per il

collegamento all'Hydrobox.

Contenuto minimo d'acqua di impianto: meno di 1 litro per kW

Per ogni specifica unità esterna è necessario garantire un volume minimo

d'acqua d'impianto, che per le unità splittate Ecodan® e Zubadan, per

installa-zioni in zone con climi non troppo rigidi, è inferiore ad 1 litro per kW

di potenza dell'unità esterna. Questo comporta che, in molti casi, non sarà

necessario prevedere un volume inerziale per soddisfare il volume minimo

richiesto.

Monitoraggio continuo dei parametri di funzionamento

I principali parametri di funzionamento sono visualizzabili direttamente sul

comando e vengono raccolti ogni 5 minuti e mantenuti in memoria per 120

minuti.

Termistori

ACS

Ciclo ACS

(Standard / Large)

Avvio

Lingua / Data / Orario

Procedura di

avviamento guidata?

Acqua calda sanitaria

Riscaldamento/Raffrescamento

Impostazioni Service

Fine

THW1 THW2 THW5 Flow

10:00

20L

9:55

20L

9:50

20L

9:45

15L

9:40

15L

i

(1/5)

12
