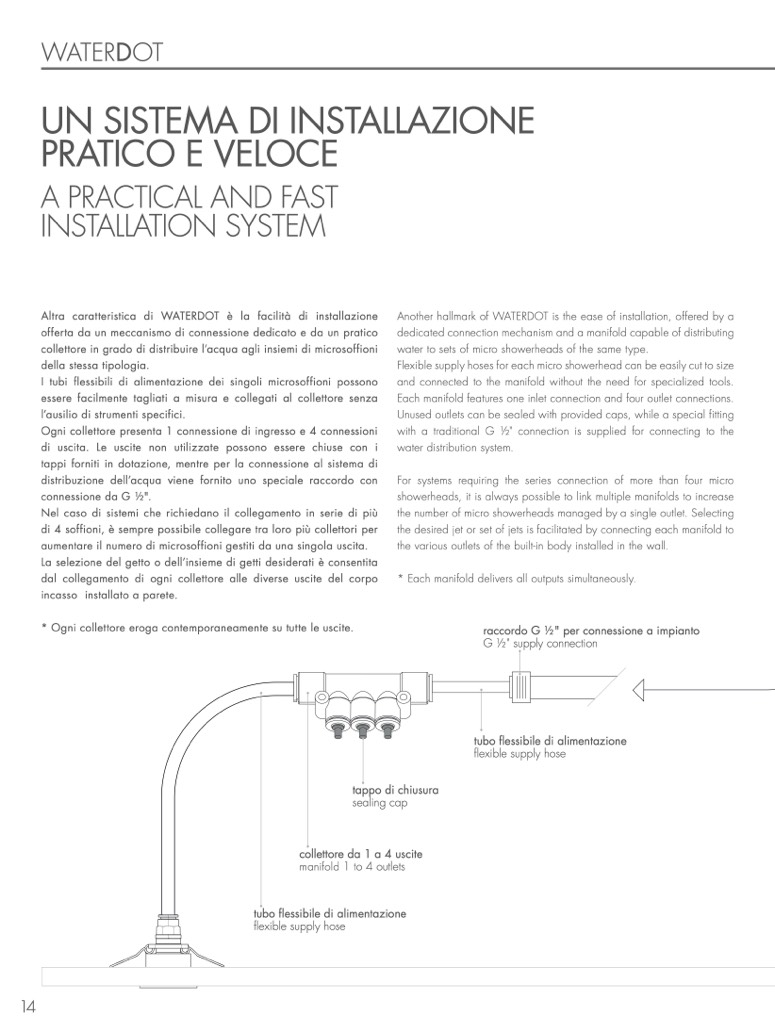

WATERDOT
UN SISTEMA DI INSTALLAZIONE
PRATICO E VELOCE
A PRACTICAL AND FAST
INSTALLATION SYSTEM
v
Altra caratteristica di WATERDOT è la facilità di installazione
offerta da un meccanismo di connessione dedicato e da un pratico
collettore in grado di distribuire l’acqua agli insiemi di microsoffioni
della stessa tipologia.
I tubi flessibili di alimentazione dei singoli microsoffioni possono
essere facilmente tagliati a misura e collegati al collettore senza
l’ausilio di strumenti specifici.
Ogni collettore presenta 1 connessione di ingresso e 4 connessioni
di uscita. Le uscite non utilizzate possono essere chiuse con i
tappi forniti in dotazione, mentre per la connessione al sistema di
distribuzione dell’acqua viene fornito uno speciale raccordo con
connessione da G 1⁄2".
Nel caso di sistemi che richiedano il collegamento in serie di più
di 4 soffioni,
è sempre possibile collegare tra loro pi
ù collettori per
aumentare il numero di microsoffioni gestiti da una singola uscita.
La selezione del getto o dell’insieme di getti desiderati
è consentita
dal collegamento di ogni collettore alle diverse uscite del corpo
incasso installato a parete.
* Ogni collettore eroga contemporaneamente su tutte le uscite.
tappo di chiusura
sealing cap
collettore da 1 a 4 uscite
manifold 1 to 4 outlets
tubo flessibile di alimentazione
flexible supply hose
Another hallmark of WATERDOT is the ease of installation, offered by a
dedicated connection mechanism and a manifold capable of distributing
water to sets of micro showerheads of the same type.
Flexible supply hoses for each micro showerhead can be easily cut to size
and connected to the manifold without the need for specialized tools.
Each manifold features one inlet connection and four outlet connections.
Unused outlets can be sealed with provided caps, while a special fitting
with a traditional G 1⁄2" connection is supplied for connecting to the
water distribution system.
For systems requiring the series connection of more than four micro
showerheads, it is always possible to link multiple manifolds to increase
the number of micro showerheads managed by a single outlet. Selecting
the desired jet or set of jets is facilitated by connecting each manifold to
the various outlets of the built-in body installed in the wall.
* Each manifold delivers all outputs simultaneously.
raccordo G 1⁄2" per connessione a impianto
G
1⁄2" supply connection
tubo flessibile di alimentazione
flexible supply hose
14
