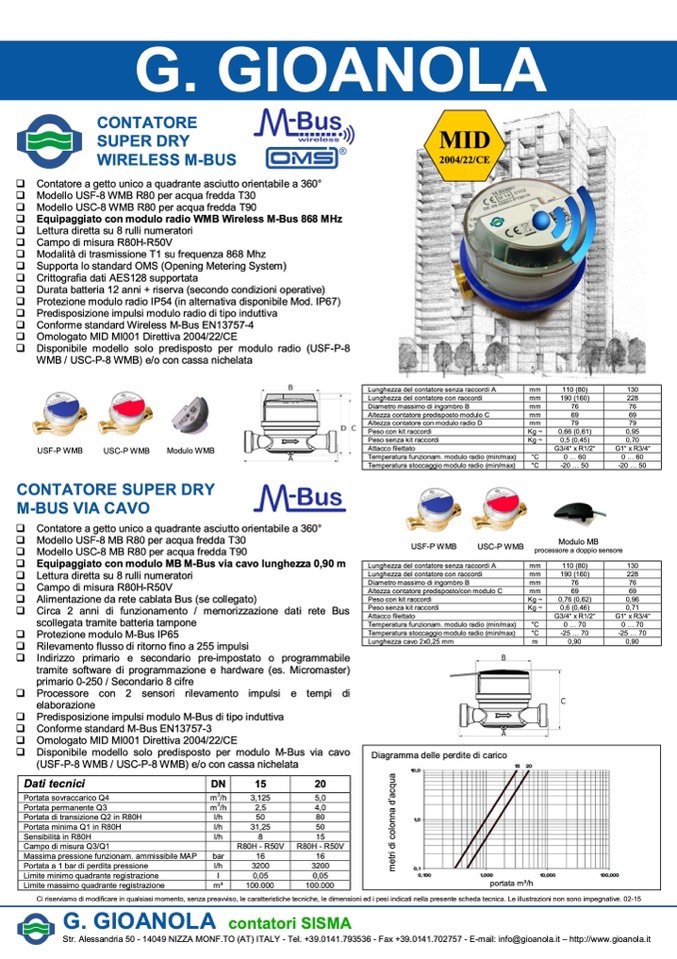

G. GIOANOLA

CONTATORE

SUPER DRY

WIRELESS M-BUS

 Contatore a getto unico a quadrante asciutto orientabile a 360°

 Modello USF-8 WMB R80 per acqua fredda T30

 Modello USC-8 WMB R80 per acqua fredda T90

 Equipaggiato con modulo radio WMB Wireless M-Bus 868 MHz

 Lettura diretta su 8 rulli numeratori

 Campo di misura R80H-R50V

 Modalità di trasmissione T1 su frequenza 868 Mhz

 Supporta lo standard OMS (Opening Metering System)

 Crittografia dati AES128 supportata

 Durata batteria 12 anni + riserva (secondo condizioni operative)

 Protezione modulo radio IP54 (in alternativa disponibile Mod. IP67)

 Predisposizione impulsi modulo radio di tipo induttiva

 Conforme standard Wireless M-Bus EN13757-4

 Omologato MID MI001 Direttiva 2004/22/CE

 Disponibile modello solo predisposto per modulo radio (USF-P-8

WMB / USC-P-8 WMB) e/o con cassa nichelata

USF-P WMB

USC-P WMB

Modulo WMB

CONTATORE SUPER DRY

M-BUS VIA CAVO

 Contatore a getto unico a quadrante asciutto orientabile a 360°

 Modello USF-8 MB R80 per acqua fredda T30

 Modello USC-8 MB R80 per acqua fredda T90

 Equipaggiato con modulo MB M-Bus via cavo lunghezza 0,90 m

 Lettura diretta su 8 rulli numeratori

 Campo di misura R80H-R50V

 Alimentazione da rete cablata Bus (se collegato)

 Circa 2 anni di funzionamento / memorizzazione dati rete Bus

scollegata tramite batteria tampone

 Protezione modulo M-Bus IP65

 Rilevamento flusso di ritorno fino a 255 impulsi

 Indirizzo primario e secondario pre-impostato o programmabile

tramite software di programmazione e hardware (es. Micromaster)

primario 0-250 / Secondario 8 cifre

 Processore con 2 sensori rilevamento impulsi e tempi di

elaborazione

 Predisposizione impulsi modulo M-Bus di tipo induttiva

 Conforme standard M-Bus EN13757-3

 Omologato MID MI001 Direttiva 2004/22/CE

 Disponibile modello solo predisposto per modulo M-Bus via cavo

(USF-P-8 WMB / USC-P-8 WMB) e/o con cassa nichelata

MID

2004/22/CE

Lunghezza del contatore senza raccordi A mm 110 (80) 130

Lunghezza del contatore con raccordi mm 190 (160) 228

Diametro massimo di ingombro B mm 76 76

Altezza contatore predisposto modulo C mm 69 69

Altezza contatore con modulo radio D mm 79 79

Peso con kit raccordi Kg ~ 0,66 (0,61) 0,95

Peso senza kit raccordi Kg ~ 0,5 (0,45) 0,70

Attacco filettato G3/4“ x R1/2“ G1“ x R3/4“

Temperatura funzionam. modulo radio (min/max) °C 0 ... 60 0 ... 60

Temperatura stoccaggio modulo radio (min/max) °C -20 ... 50 -20 ... 50

USF-P WMB

USC-P WMB

Modulo MB

processore a doppio sensore

Lunghezza del contatore senza raccordi A mm 110 (80) 130

Lunghezza del contatore con raccordi mm 190 (160) 228

Diametro massimo di ingombro B mm 76 76

Altezza contatore predisposto/con modulo C mm 69 69

Peso con kit raccordi Kg ~ 0,76 (0,62) 0,96

Peso senza kit raccordi Kg ~ 0,6 (0,46) 0,71

Attacco filettato G3/4“ x R1/2“ G1“ x R3/4“

Temperatura funzionam. modulo radio (min/max) °C 0 ... 70 0 ... 70

Temperatura stoccaggio modulo radio (min/max) °C -25 ... 70 -25 ... 70

Lunghezza cavo 2x0,25 mm m 0,90 0,90

Dati tecnici DN 15 20

Portata sovraccarico Q4 m

3

/h 3,125 5,0

Portata permanente Q3 m

3

/h 2,5 4,0

Portata di transizione Q2 in R80H l/h 50 80

Portata minima Q1 in R80H l/h 31,25 50

Sensibilità in R80H l/h 8 15

Campo di misura Q3/Q1 R80H - R50V R80H - R50V

Massima pressione funzionam. ammissibile MAP bar 16 16

Portata a 1 bar di perdita pressione l/h 3200 3200

Limite minimo quadrante registrazione l 0,05 0,05

Limite massimo quadrante registrazione m3 100.000 100.000

Ci riserviamo di modificare in qualsiasi momento, senza preavviso, le caratteristiche tecniche, le dimensioni ed i pesi indicati nella presente scheda tecnica. Le illustrazioni non sono impegnative. 02-15

Diagramma delle perdite di carico

portata m3/h

G. GIOANOLA

contatori SISMA

Str. Alessandria 50 - 14049 NIZZA MONF.TO (AT) ITALY - Tel. +39.0141.793536 - Fax +39.0141.702757 - E-mail: info@gioanola.it – http://www.gioanola.it

m

e

t

r

i

d

i

c

o

l

o

n

n

a

d

a

c

q

u

a
