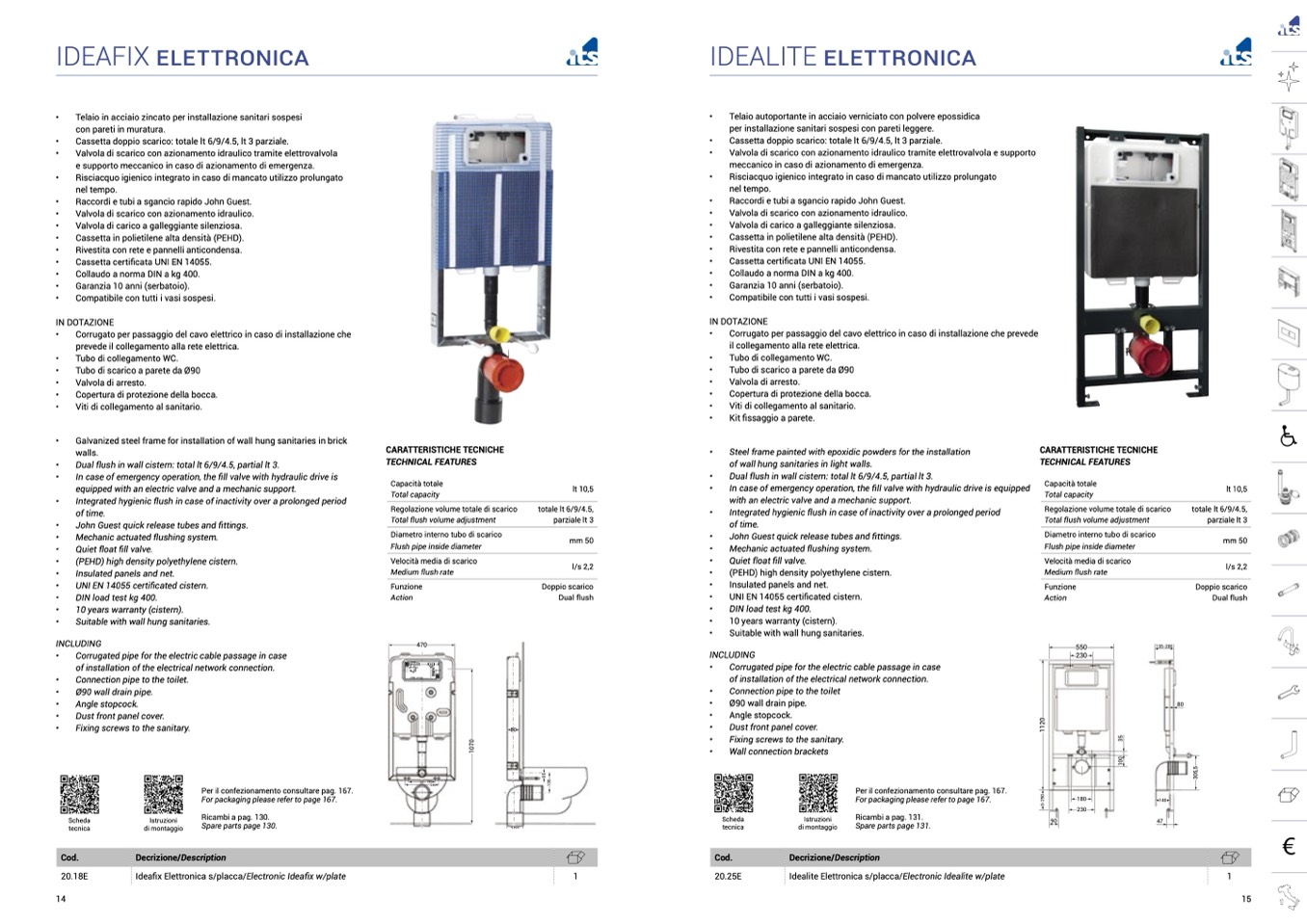

IDEAFIX elettronica
IDEALITE elettronica
•
Telaio in acciaio zincato per installazione sanitari sospesi
con pareti in muratura.
•
Cassetta doppio scarico: totale lt 6/9/4.5, lt 3 parziale.
•
Valvola di scarico con azionamento idraulico tramite elettrovalvola
e supporto meccanico in caso di azionamento di emergenza.
•
Risciacquo igienico integrato in caso di mancato utilizzo prolungato
nel tempo.
•
Raccordi e tubi a sgancio rapido John Guest.
•
Valvola di scarico con azionamento idraulico.
•
Valvola di carico a galleggiante silenziosa.
•
Cassetta in polietilene alta densità (PEHD).
•
Rivestita con rete e pannelli anticondensa.
•
Cassetta certificata UNI EN 14055.
•
Collaudo a norma DIN a kg 400.
•
Garanzia 10 anni (serbatoio).
•
Compatibile con tutti i vasi sospesi.
IN DOTAZIONE
•
Corrugato per passaggio del cavo elettrico in caso di installazione che
prevede il collegamento alla rete elettrica.
•
Tubo di collegamento WC.
•
Tubo di scarico a parete da Ø90
•
Valvola di arresto.
•
Copertura di protezione della bocca.
•
Viti di collegamento al sanitario.
•
Galvanized steel frame for installation of wall hung sanitaries in brick
walls.
•
Dual flush in wall cistern: total lt 6/9/4.5, partial lt 3.
•
In case of emergency operation, the fill valve with hydraulic drive is
equipped with an electric valve and a mechanic support.
•
Integrated hygienic flush in case of inactivity over a prolonged period
of time.
•
John Guest quick release tubes and fittings.
•
Mechanic actuated flushing system.
•
Quiet float fill valve.
•
(PEHD) high density polyethylene cistern.
•
Insulated panels and net.
•
UNI EN 14055 certificated cistern.
•
DIN load test kg 400.
•
10 years warranty (cistern).
•
Suitable with wall hung sanitaries.
INCLUDING
•
Corrugated pipe for the electric cable passage in case
of installation of the electrical network connection.
•
Connection pipe to the toilet.
•
Ø90 wall drain pipe.
•
Angle stopcock.
•
Dust front panel cover.
•
Fixing screws to the sanitary.
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES
Capacità totale
Total capacity
Regolazione volume totale di scarico
lt 10,5
totale lt 6/9/4.5,
parziale lt 3
mm 50
l/s 2,2
Doppio scarico
Dual flush
•
Telaio autoportante in acciaio verniciato con polvere epossidica
per installazione sanitari sospesi con pareti leggere.
•
Cassetta doppio scarico: totale lt 6/9/4.5, lt 3 parziale.
•
Valvola di scarico con azionamento idraulico tramite elettrovalvola e supporto
meccanico in caso di azionamento di emergenza.
•
Risciacquo igienico integrato in caso di mancato utilizzo prolungato
nel tempo.
•
Raccordi e tubi a sgancio rapido John Guest.
•
Valvola di scarico con azionamento idraulico.
•
Valvola di carico a galleggiante silenziosa.
•
Cassetta in polietilene alta densità (PEHD).
•
Rivestita con rete e pannelli anticondensa.
•
Cassetta certificata UNI EN 14055.
•
Collaudo a norma DIN a kg 400.
•
Garanzia 10 anni (serbatoio).
•
Compatibile con tutti i vasi sospesi.
IN DOTAZIONE
•
Corrugato per passaggio del cavo elettrico in caso di installazione che prevede
il collegamento alla rete elettrica.
•
Tubo di collegamento WC.
•
Tubo di scarico a parete da Ø90
•
Valvola di arresto.
•
Copertura di protezione della bocca.
•
Viti di collegamento al sanitario.
•
Kit fissaggio a parete.
•
Steel frame painted with epoxidic powders for the installation
of wall hung sanitaries in light walls.
•
Dual flush in wall cistern: total lt 6/9/4.5, partial lt 3.
•
In case of emergency operation, the fill valve with hydraulic drive is equipped
with an electric valve and a mechanic support.
•
Integrated hygienic flush in case of inactivity over a prolonged period
of time.
•
John Guest quick release tubes and fittings.
•
Mechanic actuated flushing system.
•
Quiet float fill valve.
•
(PEHD) high density polyethylene cistern.
•
Insulated panels and net.
•
UNI EN 14055 certificated cistern.
•
DIN load test kg 400.
•
10 years warranty (cistern).
•
Suitable with wall hung sanitaries.
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES
Capacità totale
Total capacity
Regolazione volume totale di scarico
lt 10,5
totale lt 6/9/4.5,
parziale lt 3
mm 50
l/s 2,2
Doppio scarico
Dual flush
Scheda
tecnica
Cod.
20.18E
Istruzioni
di montaggio
Scheda
tecnica
Cod.
20.25E
Istruzioni
di montaggio
90
14
15
Per il confezionamento consultare pag. 167.
For packaging please refer to page 167.
Ricambi a pag. 130.
Spare parts page 130.
180
230
Per il confezionamento consultare pag. 167.
For packaging please refer to page 167.
Ricambi a pag. 131.
Spare parts page 131.
Decrizione/Description
Ideafix Elettronica s/placca/Electronic Ideafix w/plate
1
Decrizione/Description
Idealite Elettronica s/placca/Electronic Idealite w/plate
1
Total flush volume adjustment
Diametro interno tubo di scarico
Flush pipe inside diameter
Velocità media di scarico
Medium flush rate
Funzione
Action
Total flush volume adjustment
Diametro interno tubo di scarico
Flush pipe inside diameter
Velocità media di scarico
Medium flush rate
Funzione
Action
470
550
INCLUDING
230
135-200
0
-
2
5
0
1
1
2
0
3
5
1
3
5
3
0
5
,
5
1
0
0
3
5
1
0
7
0
80
100
Angle stopcock.
Dust front panel cover.
Fixing screws to the sanitary.
Wall connection brackets
•
•
•
•
•
•
•
Corrugated pipe for the electric cable passage in case
of installation of the electrical network connection.
Connection pipe to the toilet
Ø90 wall drain pipe.
80
180
230
140
47
