KAIROS COMBI

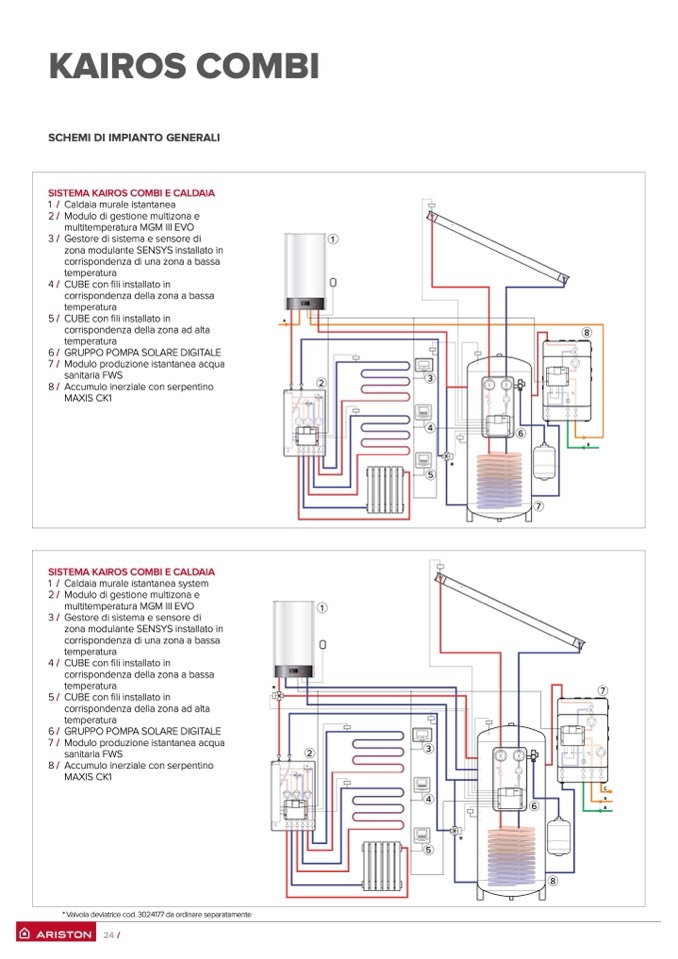

SCHEMI DI IMPIANTO GENERALI

SISTEMA KAIROS COMBI E CALDAIA

1 /

2 /

3 /

4 /

5 /

6 /

7 /

8 /

Caldaia murale istantanea

Modulo di gestione multizona e

multitemperatura MGM III EVO

Gestore di sistema e sensore di

zona modulante SENSYS installato in

corrispondenza di una zona a bassa

temperatura

CUBE con fili installato in

corrispondenza della zona a bassa

temperatura

CUBE con fili installato in

corrispondenza della zona ad alta

temperatura

GRUPPO POMPA SOLARE DIGITALE

Modulo produzione istantanea acqua

sanitaria FWS

Accumulo inerziale con serpentino

MAXIS CK1

1

SISTEMA KAIROS COMBI E CALDAIA

1 /

2 /

3 /

4 /

5 /

6 /

7 /

8 /

Caldaia murale istantanea system

Modulo di gestione multizona e

multitemperatura MGM III EVO

Gestore di sistema e sensore di

zona modulante SENSYS installato in

corrispondenza di una zona a bassa

temperatura

CUBE con fili installato in

corrispondenza della zona a bassa

temperatura

CUBE con fili installato in

corrispondenza della zona ad alta

temperatura

GRUPPO POMPA SOLARE DIGITALE

Modulo produzione istantanea acqua

sanitaria FWS

Accumulo inerziale con serpentino

MAXIS CK1

1

* Valvola deviatrice cod. 3024177 da ordinare separatamente

24 /

*

7

C

A

2

3

4

*

2

3

4

*

5

8

B

5

6

7

A

6

B

8
