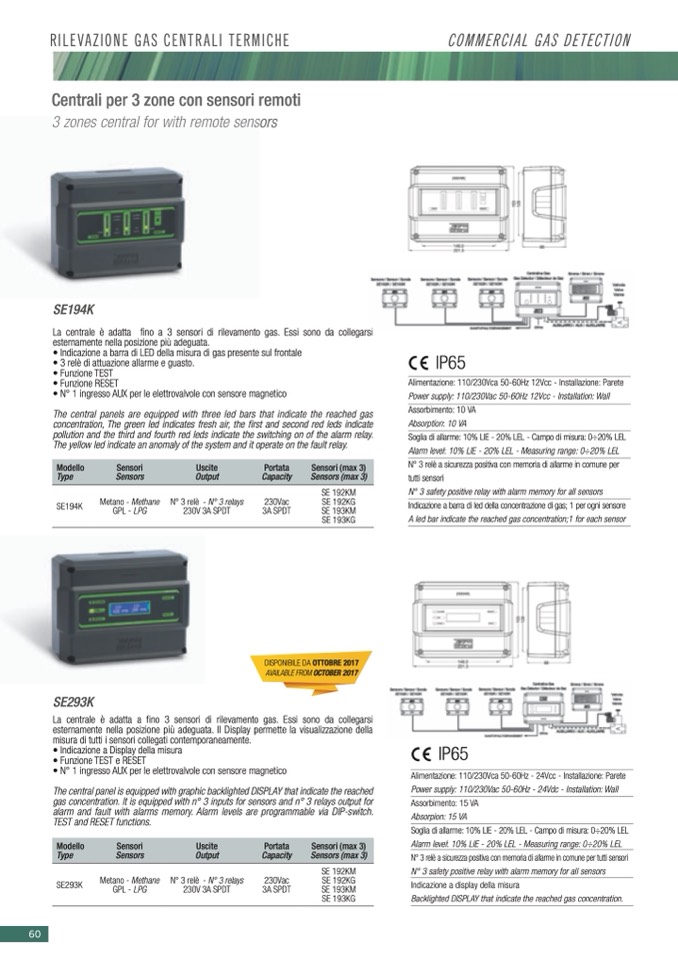

RILEVAZIONE GAS CENTRALI TERMICHE
COMMERCIAL GAS DETECTION
Modello
Type
Sensori
Sensors
Uscite
Output
Portata
Capacity
Sensori (max 3)
Sensors (max 3)
SE194K
Metano - Methane
GPL - LPG
N°3relè -N°3relays
230V 3A SPDT
230Vac
3A SPDT
SE 192KM
SE 192KG
SE 193KM
SE 193KG
Modello
Type
Sensori
Sensors
Uscite
Output
Portata
Capacity
Sensori (max 3)
Sensors (max 3)
SE293K
Metano - Methane
GPL - LPG
N°3relè -N°3relays
230V 3A SPDT
230Vac
3A SPDT
SE 192KM
SE 192KG
SE 193KM
SE 193KG
60
Centrali per 3 zone con sensori remoti
3 zones central for with remote sensors
SE194K
La centrale è adatta fino a 3 sensori di rilevamento gas. Essi sono da collegar
esternamente nella posizione più adeguata.
• Indicazione a barra di LED della misura di gas presente sul frontale
• 3 relè di attuazione allarme e guasto.
• Funzione TEST
• Funzione RESET
• N° 1 ingresso AUX per le elettrovalvole con sensore magnetico
The central panels are equipped with three led bars that indicate the reached gas
concentration, The green led indicates fresh air, the first and second red leds indicate
pollution and the third and fourth red leds indicate the switching on of the alarm relay.
The yellow led indicate an anomaly of the system and it operate on the fault relay.
r s
s i
i
IP65
Alimentazione: 110/230Vca 50-60Hz 12Vcc - Installazione: Parete
Power supply: 110/230Vac 50-60Hz 12Vcc - Installation: Wall
Assorbimento: 10 VA
Absorption: 10 VA
Soglia di allarme: 10% LIE - 20% LEL - Campo di misura: 0÷20% LEL
Alarm level: 10% LIE - 20% LEL - Measuring range: 0÷20% LEL
N° 3 relè a sicurezza positiva con memoria di allarme in comune per
tutti sensori
N° 3 safety positive relay with alarm memory for all sensors
Indicazione a barra di led della concentrazione di gas; 1 per ogni sensore
A led bar indicate the reached gas concentration;1 for each sensor
DISPONIBILE DA OTTOBRE 2017
AVAILABLE FROM OCTOBER 2017
SE293K
La centrale è adatta a fino 3 sensori di rilevamento gas. Essi sono da collegarsi
esternamente nella posizione più adeguata. Il Display permette la visualizzazione della
misura di tutti i sensori collegati contemporaneamente.
• Indicazione a Display della misura
• Funzione TEST e RESET
• N° 1 ingresso AUX per le elettrovalvole con sensore magnetico
The central panel is equipped with graphic backlighted DISPLAY that indicate the reached
gas concentration. It is equipped with n° 3 inputs for sensors and n° 3 relays output for
alarm and fault with alarms memory. Alarm levels are programmable via DIP-switch.
TEST and RESET functions.
IP65
Alimentazione: 110/230Vca 50-60Hz - 24Vcc - Installazione: Parete
Power supply: 110/230Vac 50-60Hz - 24Vdc - Installation: Wall
Assorbimento: 15 VA
Absorpion: 15 VA
Soglia di allarme: 10% LIE - 20% LEL - Campo di misura: 0÷20% LEL
Alarm level: 10% LIE - 20% LEL - Measuring range: 0÷20% LEL
N° 3 relè a sicurezza positiva con memoria di allarme in comune per tutti sensori
N° 3 safety positive relay with alarm memory for all sensors
Indicazione a display della misura
Backlighted DISPLAY that indicate the reached gas concentration.
