12

CENTRALI GAS INDUSTRIALI

INDUSTRIAL GAS CONTROL PANELS

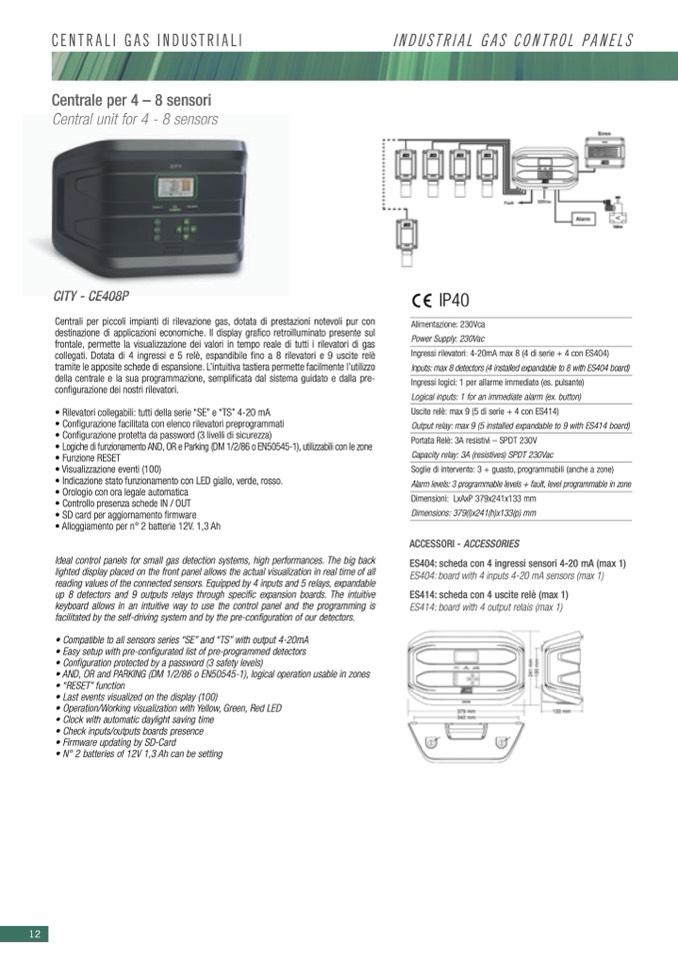

Centrale per 4 – 8 sensori

C

C e

en

n

TY

t

t

Y-

r

r a

al

-C

l u

CE

un

E

ni

4

4

it

0

t f f o

or

r4

4 - -8

8s

se

e n

ns

so

or

r s

s

C

CI

IT

08

8 P

P

IP40

Alimentazione: 230Vca

Power Supply: 230Vac

Ingressi rilevatori: 4-20mA max 8 (4 di serie + 4 con ES404)

Inputs: max 8 detectors (4 installed expandable to 8 with ES404 board)

Ingressi logici: 1 per allarme immediato (es. pulsante)

Logical inputs: 1 for an immediate alarm (ex. button)

Uscite relè: max 9 (5 di serie + 4 con ES414)

Output relay: max 9 (5 installed expandable to 9 with ES414 board)

Portata Relè: 3A resistivi – SPDT 230V

Capacity relay: 3A (resistives) SPDT 230Vac

Soglie di intervento: 3 + guasto, programmabili (anche a zone)

Alarm levels: 3 programmable levels + fault, level programmable in zone

Dimensioni: LxAxP 379x241x133 mm

Dimensions: 379(l)x241(h)x133(p) mm

ACCESSORI - ACCESSORIES

ES404: scheda con 4 ingressi sensori 4-20 mA (max 1)

ES404: board with 4 inputs 4-20 mA sensors (max 1)

ES414: scheda con 4 uscite relè (max 1)

ES414: board with 4 output relais (max 1)

Centrali per piccoli impianti di rilevazione gas, dotata di prestazioni notevoli pur con

destinazione di applicazioni economiche. Il display grafico retroilluminato presente sul

frontale, permette la visualizzazione dei valori in tempo reale di tutti i rilevatori di gas

collegati. Dotata di 4 ingressi e 5 relè, espandibile fino a 8 rilevatori e 9 uscite relè

tramite le apposite schede di espansione. L’intuitiva tastiera permette facilmente l’utilizzo

della centrale e la sua programmazione, semplificata dal sistema guidato e dalla pre-

configurazione dei nostri rilevatori.

• Rilevatori collegabili: tutti della serie “SE” e “TS” 4-20 mA

• Configurazione facilitata con elenco rilevatori preprogrammati

• Configurazione protetta da password (3 livelli di sicurezza)

• Logiche di funzionamento AND, OR e Parking (DM 1/2/86 o EN50545-1), utilizzabili con le zone

• Funzione RESET

• Visualizzazione eventi (100)

• Indicazione stato funzionamento con LED giallo, verde, rosso.

• Orologio con ora legale automatica

• Controllo presenza schede IN / OUT

• SD card per aggiornamento firmware

• Alloggiamento per n° 2 batterie 12V. 1,3 Ah

Ideal control panels for small gas detection systems, high performances. The big back

lighted display placed on the front panel allows the actual visualization in real time of all

reading values of the connected sensors. Equipped by 4 inputs and 5 relays, expandable

up 8 detectors and 9 outputs relays through specific expansion boards. The intuitive

keyboard allows in an intuitive way to use the control panel and the programming is

facilitated by the self-driving system and by the pre-configuration of our detectors.

• Compatible to all sensors series “SE” and “TS” with output 4-20mA

• Easy setup with pre-configurated list of pre-programmed detectors

• Configuration protected by a password (3 safety levels)

• AND, OR and PARKING (DM 1/2/86 o EN50545-1), logical operation usable in zones

• “RESET” function

• Last events visualized on the display (100)

• Operation/Working visualization with Yellow, Green, Red LED

• Clock with automatic daylight saving time

• Check inputs/outputs boards presence

• Firmware updating by SD-Card

• N° 2 batteries of 12V 1,3 Ah can be setting
