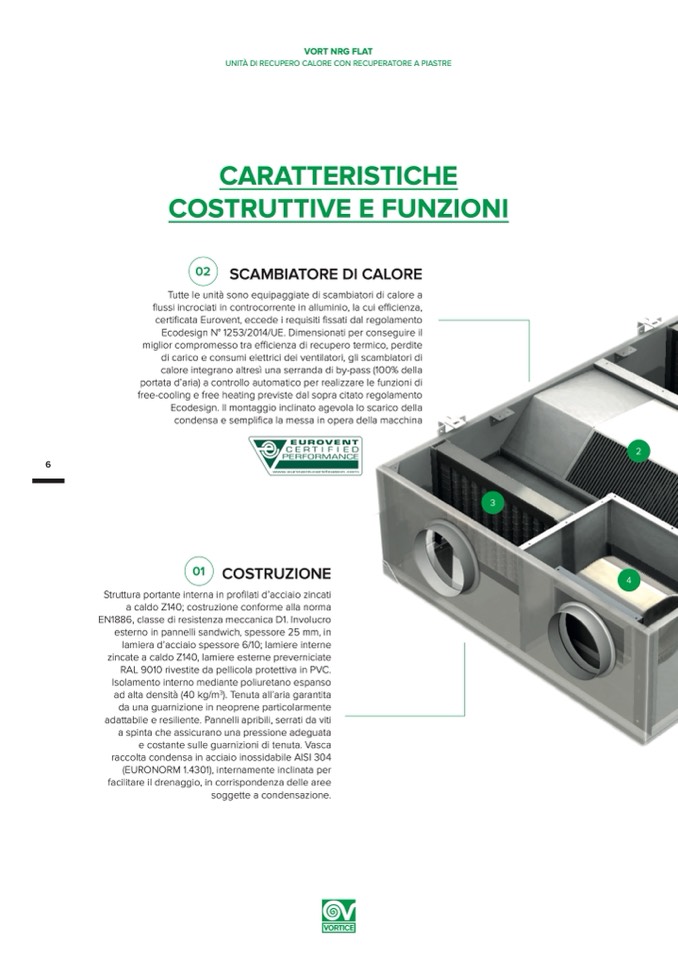

VORT NRG FLAT

UNITÀ DI RECUPERO CALORE CON RECUPERATORE A PIASTRE

CARATTERISTICHE

COSTRUTTIVE E FUNZIONI

02

Tutte le unità sono equipaggiate di scambiatori di calore a

flussi incrociati in controcorrente in alluminio, la cui efficienza,

certificata Eurovent, eccede i requisiti fissati dal regolamento

Ecodesign N° 1253/2014/UE. Dimensionati per conseguire il

miglior compromesso tra efficienza di recupero termico, perdite

di carico e consumi elettrici dei ventilatori, gli scambiatori di

calore integrano altresì una serranda di by-pass (100% della

portata d’aria) a controllo automatico per realizzare le funzioni di

free-cooling e free heating previste dal sopra citato regolamento

Ecodesign. Il montaggio inclinato agevola lo scarico della

condensa e semplifica la messa in opera della macchina

01

Struttura portante interna in profilati d’acciaio zincati

a caldo Z140; costruzione conforme alla norma

EN1886, classe di resistenza meccanica D1. Involucro

esterno in pannelli sandwich, spessore 25 mm, in

lamiera d’acciaio spessore 6/10; lamiere interne

zincate a caldo Z140, lamiere esterne preverniciate

RAL 9010 rivestite da pellicola protettiva in PVC.

Isolamento interno mediante poliuretano espanso

ad alta densità (40 kg/m

3

). Tenuta all’aria garantita

da una guarnizione in neoprene particolarmente

adattabile e resiliente. Pannelli apribili, serrati da viti

a spinta che assicurano una pressione adeguata

e costante sulle guarnizioni di tenuta. Vasca

raccolta condensa in acciaio inossidabile AISI 304

(EURONORM 1.4301), internamente inclinata per

facilitare il drenaggio, in corrispondenza delle aree

soggette a condensazione.

SCAMBIATORE DI CALORE

6

2

4

3

COSTRUZIONE
