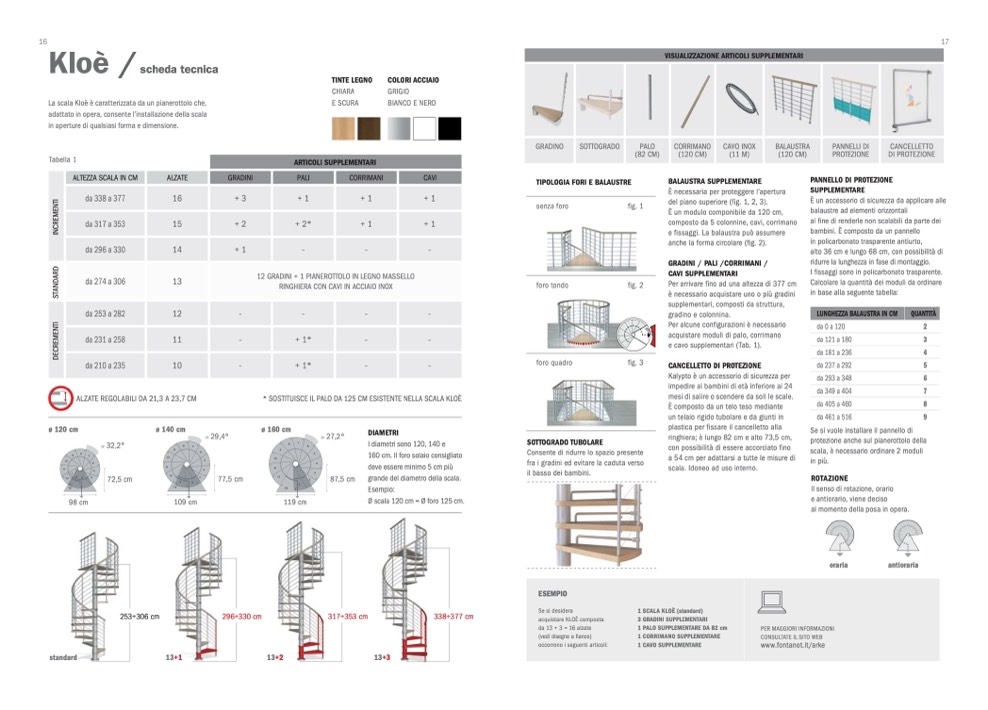

Kloè /
La scala Kloè è caratterizzata da un pianerottolo che,
adattato in opera, consente l’installazione della scala
in aperture di qualsiasi forma e dimensione.
VISUALIZZAZIONE ARTICOLI SUPPLEMENTARI
Tabella 1
ALTEZZA SCALA IN CM
da 338 a 377
da 317 a 353
da 296 a 330
da 274 a 306
da 253 a 282
da 231 a 258
da 210 a 235
ALZATE
16
15
14
13
12
11
10
GRADINI
TIPOLOGIA FORI E BALAUSTRE
BALAUSTRA SUPPLEMENTARE
PANNELLO DI PROTEZIONE
SUPPLEMENTARE
È un accessorio di sicurezza da applicare alle
balaustre ad elementi orizzontali
al fine di renderle non scalabili da parte dei
bambini. È composto da un pannello
in policarbonato trasparente antiurto,
alto 36 cm e lungo 68 cm, con possibilità di
ridurre la lunghezza in fase di montaggio.
I fissaggi sono in policarbonato trasparente.
Calcolare la quantità dei moduli da ordinare
in base alla seguente tabella:
ø 120 cm
98 cm
32,2°
72,5 cm
ø 140 cm
109 cm
29,4°
77,5 cm
ø 160 cm
119 cm
27,2°
87,5 cm
DIAMETRI
I diametri sono 120, 140 e
160 cm. Il foro solaio consigliato
deve essere minimo 5 cm più
grande del diametro della scala.
Esempio:
Øscala120cm=Øforo125cm.
Consente di ridurre lo spazio presente
fra i gradini ed evitare la caduta verso
il basso dei bambini.
Se si vuole installare il pannello di
protezione anche sul pianerottolo della
scala, è necessario ordinare 2 moduli
in più.
ROTAZIONE
Il senso di rotazione, orario
e antiorario, viene deciso
al momento della posa in opera.
standard
13+1
13+2
13+3
ALZATE REGOLABILI DA 21,3 A 23,7 CM
* SOSTITUISCE IL PALO DA 125 CM ESISTENTE NELLA SCALA KLOÈ
253÷306 cm
296÷330 cm
317÷353 cm
338÷377 cm
ESEMPIO
Se si desidera
acquistare KLOÈ composta
da 13 + 3 = 16 alzate
(vedi disegno a fianco)
occorrono i seguenti articoli:
1 SCALA KLOÈ (standard)
3 GRADINI SUPPLEMENTARI
1 PALO SUPPLEMENTARE DA 82 cm
1 CORRIMANO SUPPLEMENTARE
1 CAVO SUPPLEMENTARE
scheda tecnica
TINTE LEGNO
CHIARA
E SCURA
ARTICOLI SUPPLEMENTARI
PALI
CORRIMANI
COLORI ACCIAIO
GRIGIO
BIANCO E NERO
CAVI
GRADINO
SOTTOGRADO
PALO
(82 CM)
CORRIMANO
(120 CM)
CAVO INOX
(11 M)
BALAUSTRA
(120 CM)
PANNELLI DI
PROTEZIONE
CANCELLETTO
DI PROTEZIONE
+3
+ 1
+ 1
+ 1
+ 2
+ 2*
+ 1
+ 1
+1
-
-
-
12 GRADINI + 1 PIANEROTTOLO IN LEGNO MASSELLO
senza foro
foro tondo
foro quadro
SOTTOGRADO TUBOLARE
fig. 1
fig. 2
fig. 3
È necessaria per proteggere l’apertura
del piano superiore (fig. 1, 2, 3).
È un modulo componibile da 120 cm,
composto da 5 colonnine, cavi, corrimano
e fissaggi. La balaustra può assumere
anche la forma circolare (fig. 2).
GRADINI / PALI /CORRIMANI /
CAVI SUPPLEMENTARI
Per arrivare fino ad una altezza di 377 cm
è necessario acquistare uno o più gradini
supplementari, composti da struttura,
gradino e colonnina.
Per alcune configurazioni è necessario
acquistare moduli di palo, corrimano
e cavo supplementari (Tab. 1).
CANCELLETTO DI PROTEZIONE
Kalypto è un accessorio di sicurezza per
impedire ai bambini di età inferiore ai 24
mesi di salire o scendere da soli le scale.
È composto da un telo teso mediante
un telaio rigido tubolare e da giunti in
plastica per fissare il cancelletto alla
ringhiera; è lungo 82 cm e alto 73,5 cm,
con possibilità di essere accorciato fino
a 54 cm per adattarsi a tutte le misure di
scala. Idoneo ad uso interno.
RINGHIERA CON CAVI IN ACCIAIO INOX
-
-
-
-
+1
*
-
-
+1
*
-
-
-
-
LUNGHEZZA BALAUSTRA IN CM
da 0 a 120
da 121 a 180
da 181 a 236
da 237 a 292
da 293 a 348
da 349 a 404
da 405 a 460
da 461 a 516
QUANTITÀ
2
3
4
5
6
7
8
9
D
E
C
R
E
M
E
N
T
I
S
T
A
N
D
A
R
D
I
N
C
R
E
M
E
N
T
I
oraria
PER MAGGIORI INFORMAZIONI
CONSULTATE IL SITO WEB
www.fontanot.it/arke
