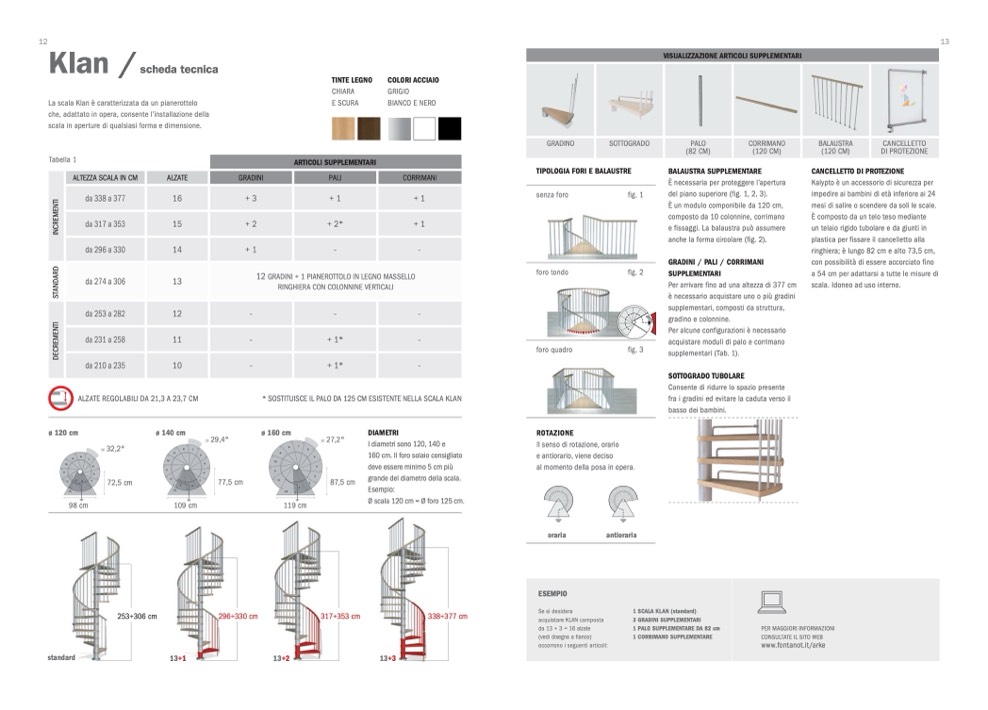

Klan /

La scala Klan è caratterizzata da un pianerottolo

che, adattato in opera, consente l’installazione della

scala in aperture di qualsiasi forma e dimensione.

VISUALIZZAZIONE ARTICOLI SUPPLEMENTARI

GRADINO

SOTTOGRADO

PALO

CORRIMANO

(82 CM)

(120 CM)

Tabella 1

ALTEZZA SCALA IN CM

da 338 a 377

da 317 a 353

da 296 a 330

ALZATE

16

15

14

GRADINI

TIPOLOGIA FORI E BALAUSTRE

BALAUSTRA SUPPLEMENTARE

È necessaria per proteggere l’apertura

del piano superiore (fig. 1, 2, 3).

È un modulo componibile da 120 cm,

composto da 10 colonnine, corrimano

e fissaggi. La balaustra può assumere

anche la forma circolare (fig. 2).

GRADINI / PALI / CORRIMANI

SUPPLEMENTARI

Per arrivare fino ad una altezza di 377 cm

è necessario acquistare uno o più gradini

supplementari, composti da struttura,

gradino e colonnine.

Per alcune configurazioni è necessario

acquistare moduli di palo e corrimano

supplementari (Tab. 1).

SOTTOGRADO TUBOLARE

Consente di ridurre lo spazio presente

fra i gradini ed evitare la caduta verso il

basso dei bambini.

CANCELLETTO DI PROTEZIONE

Kalypto è un accessorio di sicurezza per

impedire ai bambini di età inferiore ai 24

mesi di salire o scendere da soli le scale.

È composto da un telo teso mediante

un telaio rigido tubolare e da giunti in

plastica per fissare il cancelletto alla

ringhiera; è lungo 82 cm e alto 73,5 cm,

con possibilità di essere accorciato fino

a 54 cm per adattarsi a tutte le misure di

scala. Idoneo ad uso interno.

ø 120 cm

98 cm

32,2°

72,5 cm

ø 140 cm

109 cm

29,4°

77,5 cm

ø 160 cm

119 cm

27,2°

87,5 cm

DIAMETRI

I diametri sono 120, 140 e

160 cm. Il foro solaio consigliato

deve essere minimo 5 cm più

grande del diametro della scala.

Esempio:

Øscala120cm=Øforo125cm.

Il senso di rotazione, orario

e antiorario, viene deciso

al momento della posa in opera.

standard

13+1

13+2

13+3

da 274 a 306

13

+3

+ 1

+ 1

+ 2

+ 2*

+ 1

+1

-

-

12 GRADINI + 1 PIANEROTTOLO IN LEGNO MASSELLO

RINGHIERA CON COLONNINE VERTICALI

-

-

-

-

+1*

-

-

+1*

-

senza foro

foro tondo

foro quadro

ROTAZIONE

fig. 1

fig. 2

fig. 3

da 253 a 282

da 231 a 258

da 210 a 235

12

11

10

ALZATE REGOLABILI DA 21,3 A 23,7 CM

* SOSTITUISCE IL PALO DA 125 CM ESISTENTE NELLA SCALA KLAN

253÷306 cm

296÷330 cm

317÷353 cm

338÷377 cm

1 SCALA KLAN (standard)

3 GRADINI SUPPLEMENTARI

1 PALO SUPPLEMENTARE DA 82 cm

1 CORRIMANO SUPPLEMENTARE

scheda tecnica

TINTE LEGNO

CHIARA

E SCURA

ARTICOLI SUPPLEMENTARI

PALI

COLORI ACCIAIO

GRIGIO

BIANCO E NERO

CORRIMANI

BALAUSTRA

(120 CM)

CANCELLETTO

DI PROTEZIONE

D

E

C

R

E

M

E

N

T

I

S

T

A

N

D

A

R

D

I

N

C

R

E

M

E

N

T

I

oraria

ESEMPIO

Se si desidera

acquistare KLAN composta

da 13 + 3 = 16 alzate

(vedi disegno a fianco)

occorrono i seguenti articoli:

antioraria

PER MAGGIORI INFORMAZIONI

CONSULTATE IL SITO WEB

www.fontanot.it/arke
