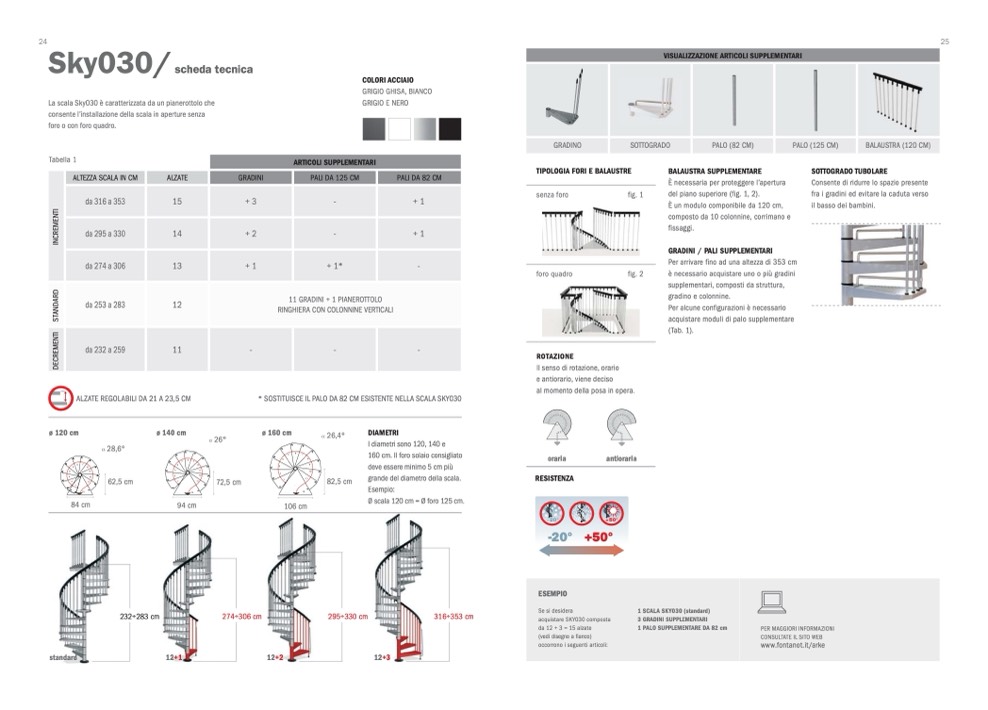

Sky030/

La scala Sky030 è caratterizzata da un pianerottolo che

consente l’installazione della scala in aperture senza

foro o con foro quadro.

VISUALIZZAZIONE ARTICOLI SUPPLEMENTARI

Tabella 1

ALTEZZA SCALA IN CM

da 316 a 353

da 295 a 330

da 274 a 306

ALZATE

15

14

13

GRADINI

ARTICOLI SUPPLEMENTARI

PALI DA 125 CM

PALI DA 82 CM

TIPOLOGIA FORI E BALAUSTRE

BALAUSTRA SUPPLEMENTARE

È necessaria per proteggere l’apertura

del piano superiore (fig. 1, 2).

È un modulo componibile da 120 cm,

composto da 10 colonnine, corrimano e

fissaggi.

GRADINI / PALI SUPPLEMENTARI

Per arrivare fino ad una altezza di 353 cm

è necessario acquistare uno o più gradini

supplementari, composti da struttura,

gradino e colonnine.

Per alcune configurazioni è necessario

acquistare moduli di palo supplementare

(Tab. 1).

SOTTOGRADO TUBOLARE

Consente di ridurre lo spazio presente

fra i gradini ed evitare la caduta verso

il basso dei bambini.

da 253 a 283

12

da 232 a 259

11

scheda tecnica

+3

-

+ 1

+2

-

+ 1

+ 1

+ 1*

-

11 GRADINI + 1 PIANEROTTOLO

RINGHIERA CON COLONNINE VERTICALI

-

-

-

* SOSTITUISCE IL PALO DA 82 CM ESISTENTE NELLA SCALA SKY030

fig. 1

fig. 2

COLORI ACCIAIO

GRIGIO GHISA, BIANCO

GRIGIO E NERO

GRADINO

SOTTOGRADO

PALO (82 CM)

PALO (125 CM)

BALAUSTRA (120 CM)

senza foro

foro quadro

ROTAZIONE

Il senso di rotazione, orario

e antiorario, viene deciso

al momento della posa in opera.

D

E

C

R

E

M

E

N

T

I

S

T

A

N

D

A

R

D

I

N

C

R

E

M

E

N

T

I

ø 120 cm

ø 140 cm

26°

ø 160 cm

5

26,4°

82,5 cm

DIAMETRI

I diametri sono 120, 140 e

160 cm. Il foro solaio consigliato

deve essere minimo 5 cm più

grande del diametro della scala.

Esempio:

Øscala120cm=Øforo125cm.

standard

12+1

12+2

12+3

2

11

62,5 cm

1

11

72,5 cm

12

12

12

1

ALZATE REGOLABILI DA 21 A 23,5 CM

84 cm

94 cm

106 cm

28,6°

6

7

232÷283 cm

274÷306 cm

295÷330 cm

316÷353 cm

-20° +50°

ESEMPIO

Se si desidera

acquistare SKY030 composta

da 12 + 3 = 15 alzate

(vedi disegno a fianco)

occorrono i seguenti articoli:

1 SCALA SKY030 (standard)

3 GRADINI SUPPLEMENTARI

1 PALO SUPPLEMENTARE DA 82 cm

5

6

7

4

8

oraria

RESISTENZA

antioraria

6

7

4

8

3

9

5

8

4

9

3

9

10

3

10

2

10

2

1

11

PER MAGGIORI INFORMAZIONI

CONSULTATE IL SITO WEB

www.fontanot.it/arke
