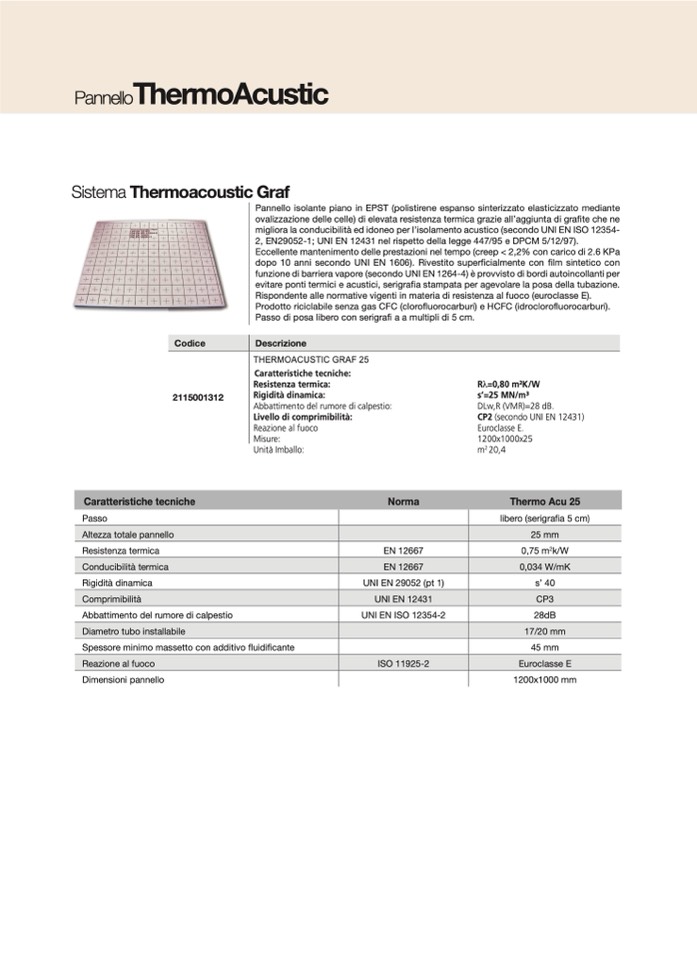

Pannello

ThermoAcustic

Sistema Thermoacoustic Graf

Pannello isolante piano in EPST (polistirene espanso sinterizzato elasticizzato mediante

ovalizzazione delle celle) di elevata resistenza termica grazie all’aggiunta di grafite che ne

migliora la conducibilità ed idoneo per l’isolamento acustico (secondo UNI EN ISO 12354-

2, EN29052-1; UNI EN 12431 nel rispetto della legge 447/95 e DPCM 5/12/97).

Eccellente mantenimento delle prestazioni nel tempo (creep < 2,2% con carico di 2.6 KPa

dopo 10 anni secondo UNI EN 1606). Rivestito superficialmente con

film sintetico con

funzione di barriera vapore (secondo UNI EN 1264-4) è provvisto di bordi autoincollanti per

evitare ponti termici e acustici, serigrafia stampata per agevolare la posa della tubazione.

Rispondente alle normative vigenti in materia di resistenza al fuoco (euroclasse E).

Prodotto riciclabile senza gas CFC (clorofluorocarburi) e HCFC (idroclorofluorocarburi).

Passo di posa libero con serigrafi a a multipli di 5 cm.

Codice

Descrizione

2115001312

THERMOACUSTIC GRAF 25

Caratteristiche tecniche:

Resistenza termica:

Rigidità dinamica:

Abbattimento del rumore di calpestio:

Livello di comprimibilità:

Reazione al fuoco

Misure:

Unità Imballo:

Rλ=0,80 m2K/W

s’=25 MN/m3

DLw,R (VMR)=28 dB.

CP2 (secondo UNI EN 12431)

Euroclasse E.

1200x1000x25

m

2

20,4

Caratteristiche tecniche

Norma

Thermo Acu 25

Passo

libero (serigrafia 5 cm)

Altezza totale pannello

25 mm

Resistenza termica

EN 12667

0,75 m

2

k/W

Conducibilità termica

EN 12667

0,034 W/mK

Rigidità dinamica

UNI EN 29052 (pt 1)

s’ 40

Comprimibilità

UNI EN 12431

CP3

Abbattimento del rumore di calpestio

UNI EN ISO 12354-2

28dB

Diametro tubo installabile

17/20 mm

Spessore minimo massetto con additivo fluidificante

45 mm

Reazione al fuoco

ISO 11925-2

Euroclasse E

Dimensioni pannello

1200x1000 mm
