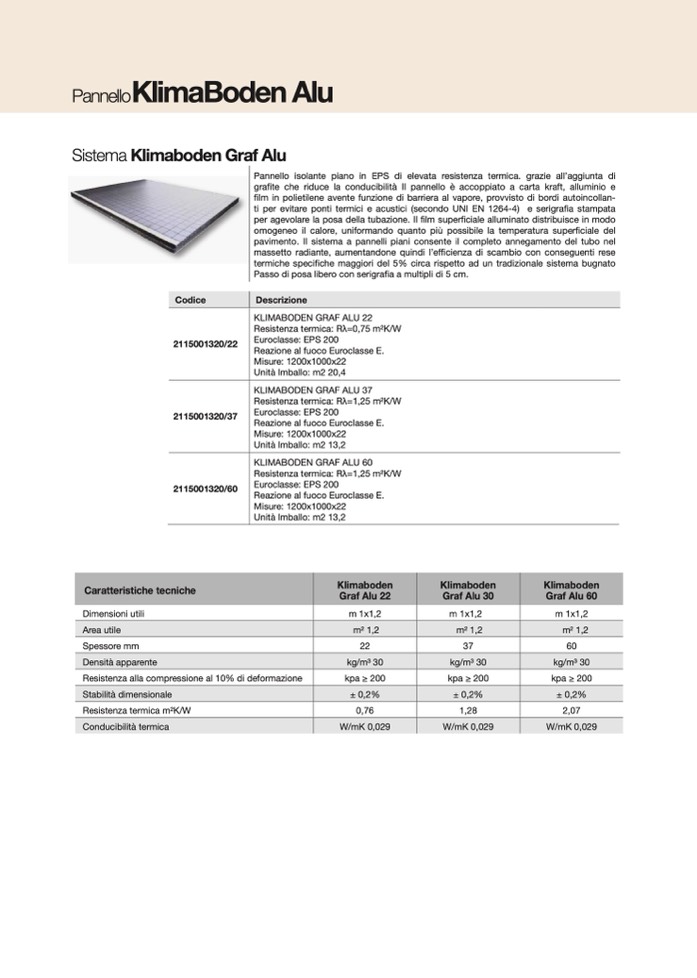

Pannello

KlimaBoden Alu

Sistema Klimaboden Graf Alu

Codice

Descrizione

2115001320/22

2115001320/37

2115001320/60

Pannello isolante piano in EPS di elevata resistenza termica. grazie all’aggiunta di

grafite che riduce la conducibilità Il pannello è accoppiato a carta kraft, alluminio e

film in polietilene avente funzione di barriera al vapore, provvisto di bordi autoincollan

-

ti per evitare ponti termici e acustici (secondo UNI EN 1264-4) e serigrafia stampata

per agevolare la posa della tubazione. Il film superficiale alluminato distribuisce in modo

omogeneo il calore, uniformando quanto più possibile la temperatura superficiale del

pavimento. Il sistema a pannelli piani consente il completo annegamento del tubo nel

massetto radiante, aumentandone quindi l’efficienza di scambio con conseguenti rese

termiche specifiche maggiori del 5% circa rispetto ad un tradizionale sistema bugnato

Passo di posa libero con serigrafia a multipli di 5 cm.

KLIMABODEN GRAF ALU 22

Resistenza termica: Rλ=0,75 m2K/W

Euroclasse: EPS 200

Reazione al fuoco Euroclasse E.

Misure: 1200x1000x22

Unità Imballo: m2 20,4

KLIMABODEN GRAF ALU 37

Resistenza termica: Rλ=1,25 m2K/W

Euroclasse: EPS 200

Reazione al fuoco Euroclasse E.

Misure: 1200x1000x22

Unità Imballo: m2 13,2

KLIMABODEN GRAF ALU 60

Resistenza termica: Rλ=1,25 m2K/W

Euroclasse: EPS 200

Reazione al fuoco Euroclasse E.

Misure: 1200x1000x22

Unità Imballo: m2 13,2

Caratteristiche tecniche

Klimaboden

Graf Alu 22

Klimaboden

Graf Alu 30

Klimaboden

Graf Alu 60

Dimensioni utili

m 1x1,2

m 1x1,2

m 1x1,2

Area utile

m2 1,2

m2 1,2

m2 1,2

Spessore mm

22

37

60

Densità apparente

kg/m3 30

kg/m3 30

kg/m3 30

Resistenza alla compressione al 10% di deformazione

kpa ≥ 200

kpa ≥ 200

kpa ≥ 200

Stabilità dimensionale

± 0,2%

± 0,2%

± 0,2%

Resistenza termica m2K/W

0,76

1,28

2,07

Conducibilità termica

W/mK 0,029

W/mK 0,029

W/mK 0,029
