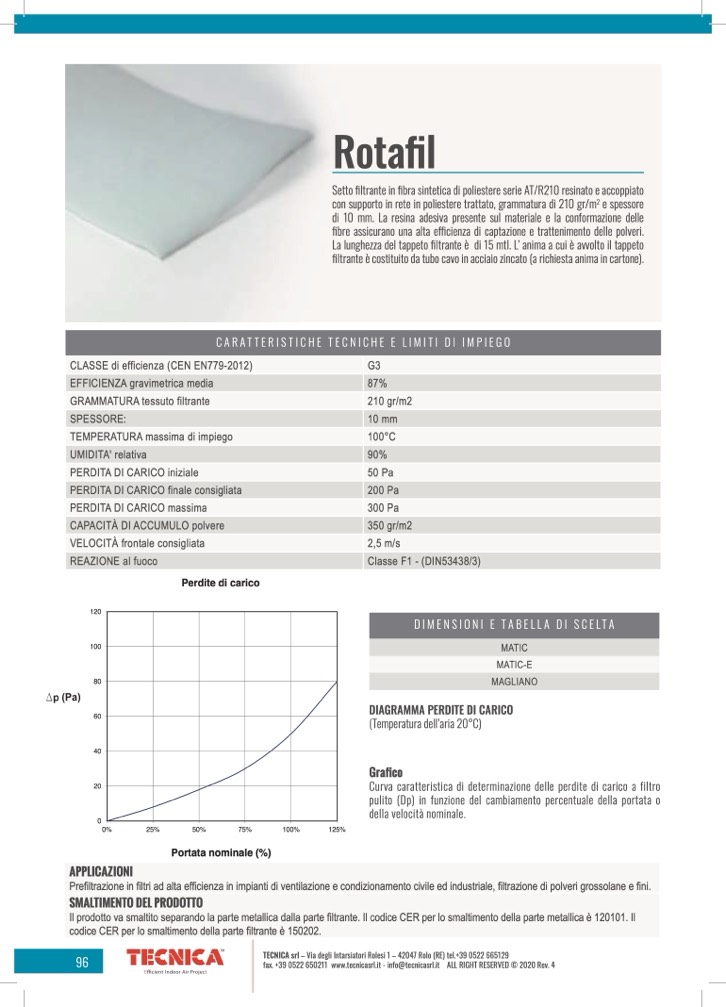

Rotafil

Setto filtrante in fibra sintetica di poliestere serie AT/R210 resinato e accoppiato

con supporto in rete in poliestere trattato, grammatura di 210 gr/m

2

e spessore

di 10 mm. La resina adesiva presente sul materiale e la conformazione delle

fibre assicurano una alta efficienza di captazione e trattenimento delle polveri.

La lunghezza del tappeto filtrante è di 15 mtl. L’ anima a cui è avvolto il tappeto

filtrante è costituito da tubo cavo in acciaio zincato (a richiesta anima in cartone).

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (CEN EN779-2012)

G3

EFFICIENZA gravimetrica media

87%

GRAMMATURA tessuto filtrante

210 gr/m2

SPESSORE:

10 mm

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

90%

PERDITA DI CARICO iniziale

50 Pa

PERDITA DI CARICO finale consigliata

200 Pa

PERDITA DI CARICO massima

300 Pa

CAPACITÀ DI ACCUMULO polvere

350 gr/m2

VELOCITÀ frontale consigliata

2,5 m/s

REAZIONE al fuoco

Classe F1 - (DIN53438/3)

120

100

80

60

40

20

0

DIAGRAMMA PERDITE DI CARICO

Perdite di carico

DIMENSIONI E TABELLA DI SCELTA

MATIC

MATIC-E

MAGLIANO

0%

25%

50%

75%

100%

125%

Portata nominale (%)

(Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

APPLICAZIONI

Prefiltrazione in filtri ad alta efficienza in impianti di ventilazione e condizionamento civile ed industriale, filtrazione di polveri grossolane e fini.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla parte filtrante. Il codice CER per lo smaltimento della parte metallica è 120101. Il

codice CER per lo smaltimento della parte filtrante è 150202.
