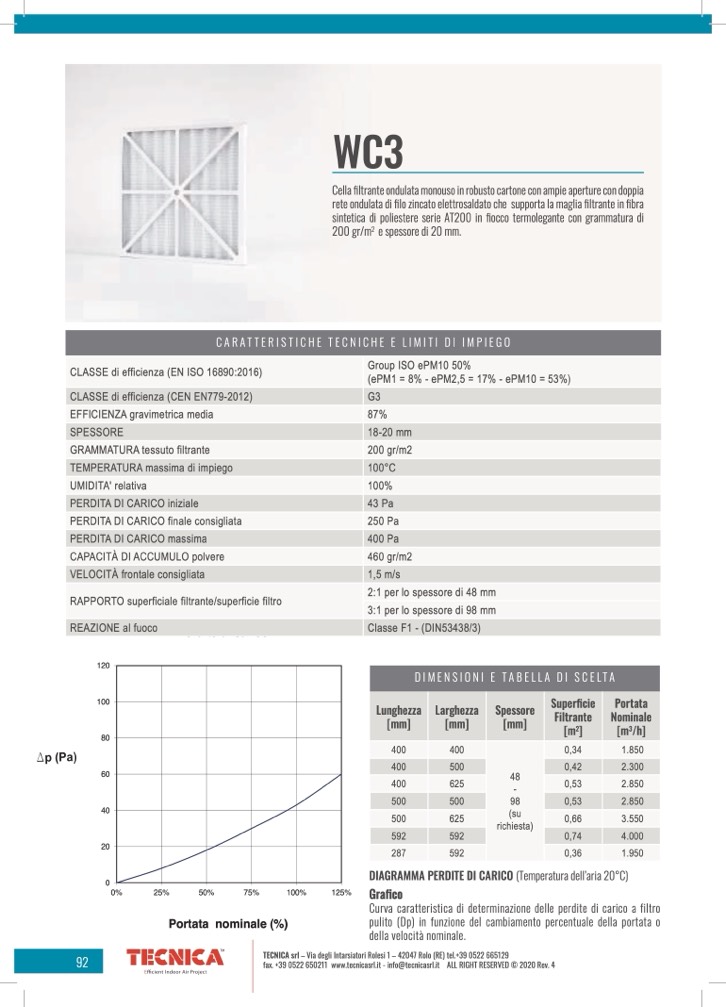

WC3

Cella filtrante ondulata monouso in robusto cartone con ampie aperture con doppia

rete ondulata di filo zincato elettrosaldato che supporta la maglia filtrante in fibra

sintetica di poliestere serie AT200 in fiocco termolegante con grammatura di

200 gr/m

e spessore di 20 mm.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 50%

(ePM1 = 8% - ePM2,5 = 17% - ePM10 = 53%)

CLASSE di efficienza (CEN EN779-2012)

G3

EFFICIENZA gravimetrica media

87%

SPESSORE

18-20 mm

GRAMMATURA tessuto filtrante

200 gr/m2

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

43 Pa

PERDITA DI CARICO finale consigliata

250 Pa

PERDITA DI CARICO massima

400 Pa

CAPACITÀ DI ACCUMULO polvere

460 gr/m2

VELOCITÀ frontale consigliata

1,5 m/s

RAPPORTO superficiale filtrante/superficie filtro

2:1 per lo spessore di 48 mm

3:1 per lo spessore di 98 mm

REAZIONE al fuoco

Perdite di carico

Classe F1 - (DIN53438/3)

120

100

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Spessore

[mm]

Superficie

Filtrante

[m

]

Portata

Nominale

[m

/h]

400

48 -

98 (su

richiesta)

0,34

1.850

400

500 0,42

2.300

400

625 0,53

2.850

500 0,53

2.850

500

625 0,66

3.550

592 0,74

4.000

287

592 0,36

1.950

25%

50%

75%

100%

125%

Portata nominale (%)

92

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
