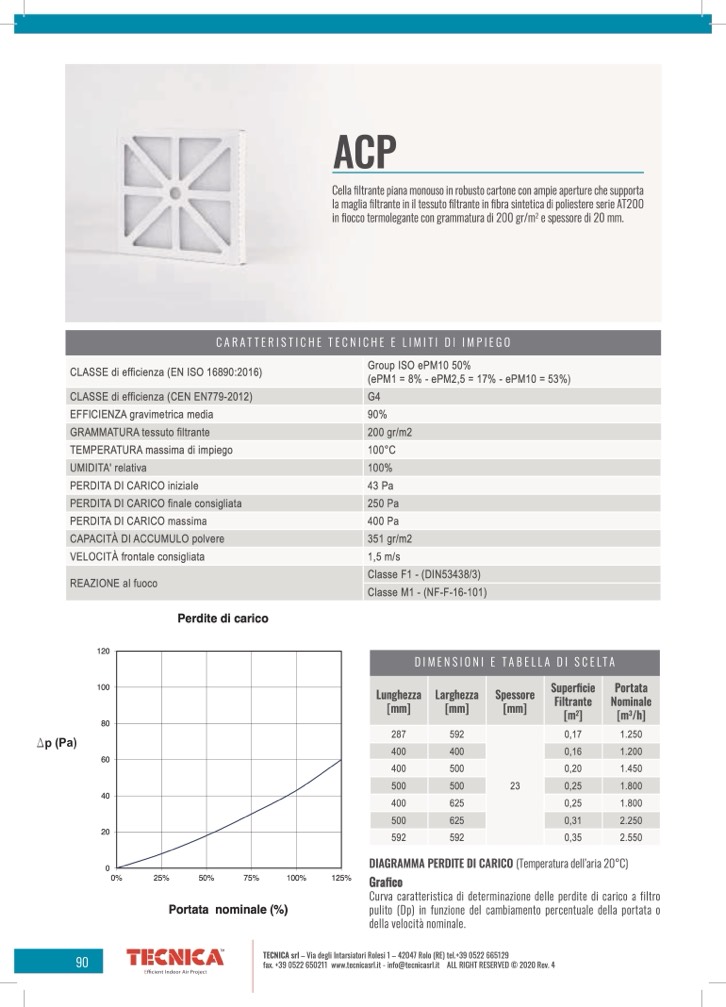

ACP

Cella filtrante piana monouso in robusto cartone con ampie aperture che supporta

la maglia filtrante in il tessuto filtrante in fibra sintetica di poliestere serie AT200

in fiocco termolegante con grammatura di 200 gr/m

2

e spessore di 20 mm.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 50%

(ePM1 = 8% - ePM2,5 = 17% - ePM10 = 53%)

CLASSE di efficienza (CEN EN779-2012)

G4

EFFICIENZA gravimetrica media

90%

GRAMMATURA tessuto filtrante

200 gr/m2

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

43 Pa

PERDITA DI CARICO finale consigliata

250 Pa

PERDITA DI CARICO massima

400 Pa

CAPACITÀ DI ACCUMULO polvere

351 gr/m2

VELOCITÀ frontale consigliata

1,5 m/s

REAZIONE al fuoco

Classe F1 - (DIN53438/3)

Classe M1 - (NF-F-16-101)

120

100

80

60

40

20

0

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

Perdite di carico

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Spessore

[mm]

Superficie

Filtrante

[m

2

]

Portata

Nominale

[m

3

/h]

287

592

23

0,17

1.250

400

400

0,16

1.200

400

500

0,20

1.450

500

500

0,25

1.800

400

625

0,25

1.800

500

625

0,31

2.250

592

592

0,35

2.550

0%

25%

50%

75%

100%

125%

Portata nominale (%)

90
