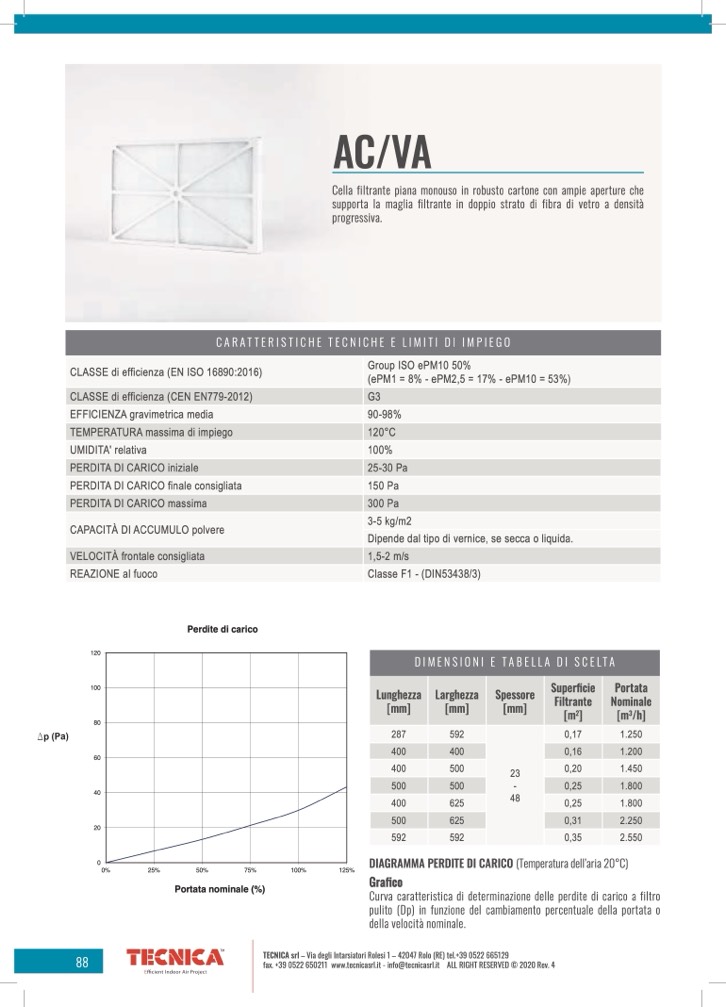

AC/VA

Cella filtrante piana monouso in robusto cartone con ampie aperture che

supporta la maglia filtrante in doppio strato di fibra di vetro a densità

progressiva.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 50%

(ePM1 = 8% - ePM2,5 = 17% - ePM10 = 53%)

CLASSE di efficienza (CEN EN779-2012)

G3

EFFICIENZA gravimetrica media

90-98%

TEMPERATURA massima di impiego

120°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

25-30 Pa

PERDITA DI CARICO finale consigliata

150 Pa

PERDITA DI CARICO massima

300 Pa

CAPACITÀ DI ACCUMULO polvere

3-5 kg/m2

Dipende dal tipo di vernice, se secca o liquida.

VELOCITÀ frontale consigliata

1,5-2 m/s

REAZIONE al fuoco

Classe F1 - (DIN53438/3)

Perdite di carico

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Spessore

[mm]

Superficie

Filtrante

[m

2

]

Portata

Nominale

[m

3

/h]

287

592

23

-

48

0,17

1.250

400

400

0,16

1.200

400

500

0,20

1.450

500

500

0,25

1.800

400

625

0,25

1.800

500

625

0,31

2.250

592

592

0,35

2.550

120

100

80

60

40

20

0

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

0%

25%

50%

75%

Portata nominale (%)

100%

125%

88
