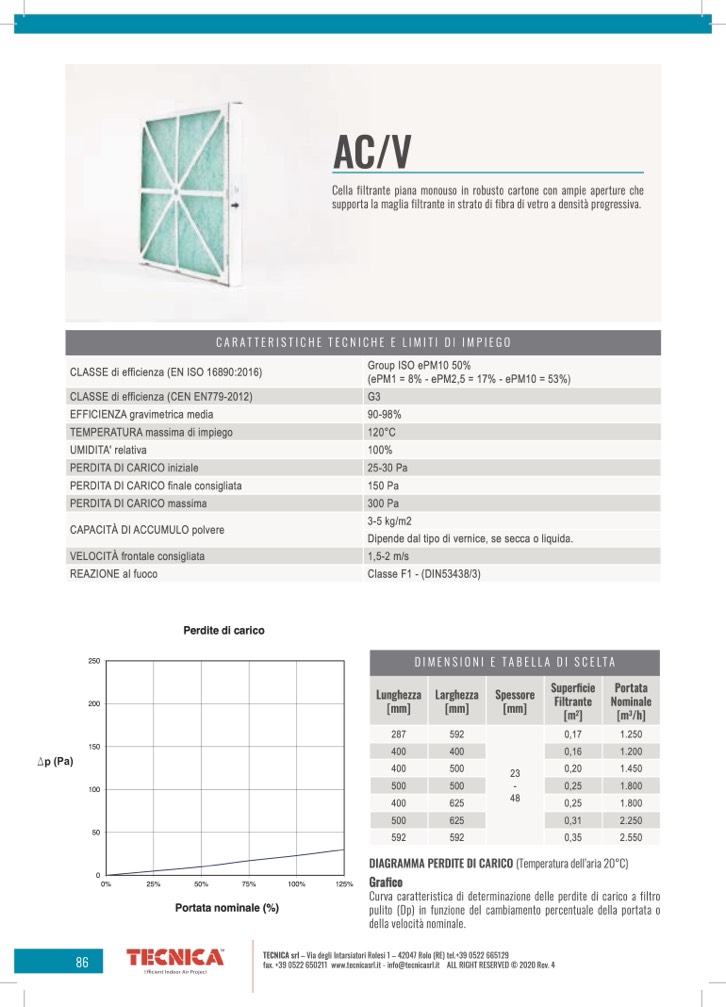

AC/V

Cella filtrante piana monouso in robusto cartone con ampie aperture che

supporta la maglia filtrante in strato di fibra di vetro a densità progressiva.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 50%

(ePM1 = 8% - ePM2,5 = 17% - ePM10 = 53%)

CLASSE di efficienza (CEN EN779-2012)

G3

EFFICIENZA gravimetrica media

90-98%

TEMPERATURA massima di impiego

120°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

25-30 Pa

PERDITA DI CARICO finale consigliata

150 Pa

PERDITA DI CARICO massima

300 Pa

CAPACITÀ DI ACCUMULO polvere

3-5 kg/m2

Dipende dal tipo di vernice, se secca o liquida.

VELOCITÀ frontale consigliata

1,5-2 m/s

REAZIONE al fuoco

Classe F1 - (DIN53438/3)

Perdite di carico

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Spessore

[mm]

Superficie

Filtrante

[m

2

]

Portata

Nominale

[m

3

/h]

287

592

23

-

48

0,17

1.250

400

400

0,16

1.200

400

500

0,20

1.450

500

500

0,25

1.800

400

625

0,25

1.800

500

625

0,31

2.250

592

592

0,35

2.550

250

200

150

100

50

0

0%

25%

50%

75%

100%

Portata nominale (%)

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

125%

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

86

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4
