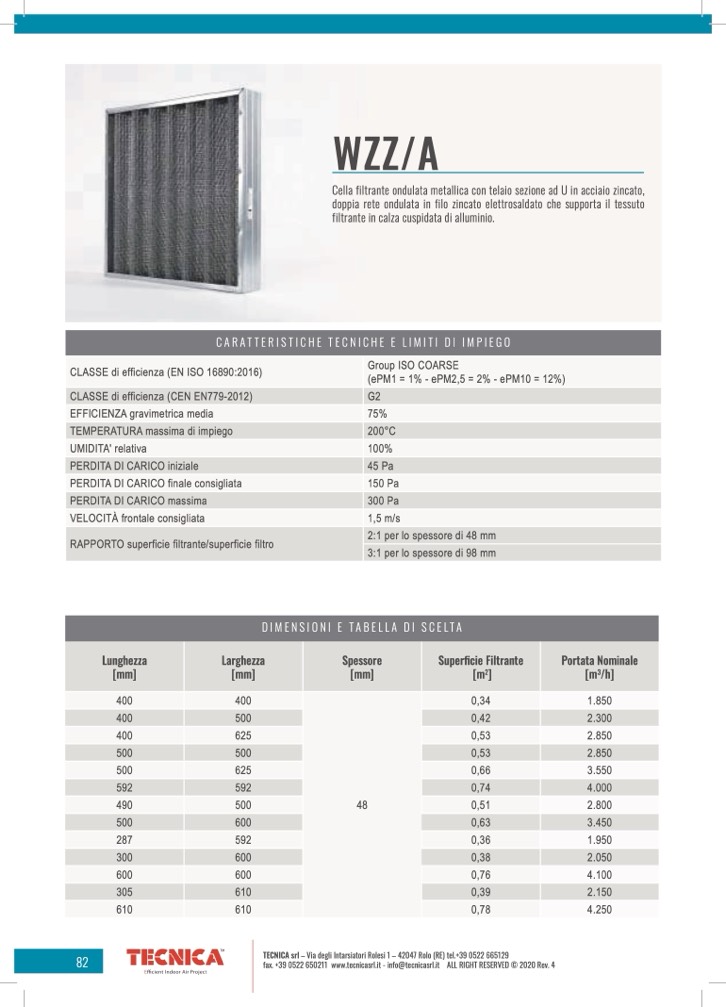

WZZ/A

Cella filtrante ondulata metallica con telaio sezione ad U in acciaio zincato,

doppia rete ondulata in filo zincato elettrosaldato che supporta il tessuto

filtrante in calza cuspidata di alluminio.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO COARSE

(ePM1 = 1% - ePM2,5 = 2% - ePM10 = 12%)

CLASSE di efficienza (CEN EN779-2012)

G2

EFFICIENZA gravimetrica media

75%

TEMPERATURA massima di impiego

200°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

45 Pa

PERDITA DI CARICO finale consigliata

150 Pa

PERDITA DI CARICO massima

300 Pa

VELOCITÀ frontale consigliata

1,5 m/s

RAPPORTO superficie filtrante/superficie filtro

2:1 per lo spessore di 48 mm

3:1 per lo spessore di 98 mm

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Spessore

[mm]

Superficie Filtrante

[m

]

Portata Nominale

[m

/h]

400

48 0,34

1.850

400

500 0,42

2.300

400

625 0,53

2.850

500 0,53

2.850

500

625 0,66

3.550

592 0,74

4.000

490

500 0,51

2.800

500

600 0,63

3.450

287

592 0,36

1.950

300

600 0,38

2.050

600 0,76

4.100

305

610 0,39

2.150

610 0,78

4.250
