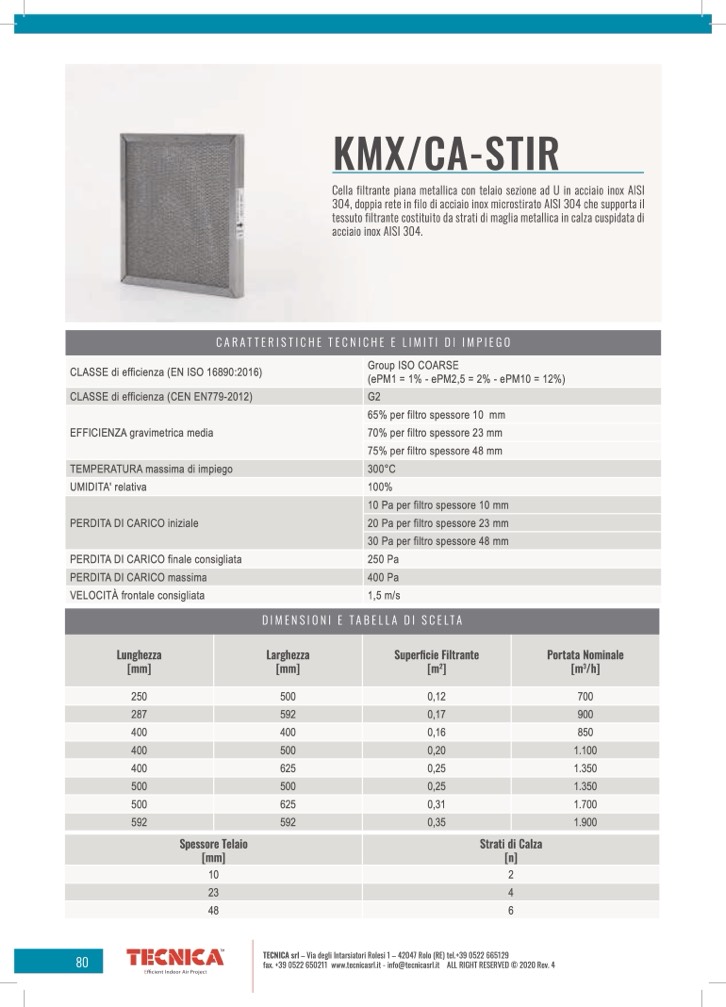

KMX/CA-STIR

Cella filtrante piana metallica con telaio sezione ad U in acciaio inox AISI

304, doppia rete in filo di acciaio inox microstirato AISI 304 che supporta il

tessuto filtrante costituito da strati di maglia metallica in calza cuspidata di

acciaio inox AISI 304.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO COARSE

(ePM1 = 1% - ePM2,5 = 2% - ePM10 = 12%)

CLASSE di efficienza (CEN EN779-2012)

G2

EFFICIENZA gravimetrica media

65% per filtro spessore 10 mm

70% per filtro spessore 23 mm

75% per filtro spessore 48 mm

TEMPERATURA massima di impiego

300°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

10 Pa per filtro spessore 10 mm

20 Pa per filtro spessore 23 mm

30 Pa per filtro spessore 48 mm

PERDITA DI CARICO finale consigliata

250 Pa

PERDITA DI CARICO massima

400 Pa

VELOCITÀ frontale consigliata

1,5 m/s

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Superficie Filtrante

[m

]

Portata Nominale

[m

/h]

250

500 0,12

700

287

592 0,17

900

400 0,16

850

400

500 0,20

1.100

400

625 0,25

1.350

500 0,25

1.350

500

625 0,31

1.700

592 0,35

1.900 Spessore Telaio

[mm]

Strati di Calza

[n]

10

2

23

4

48

6
