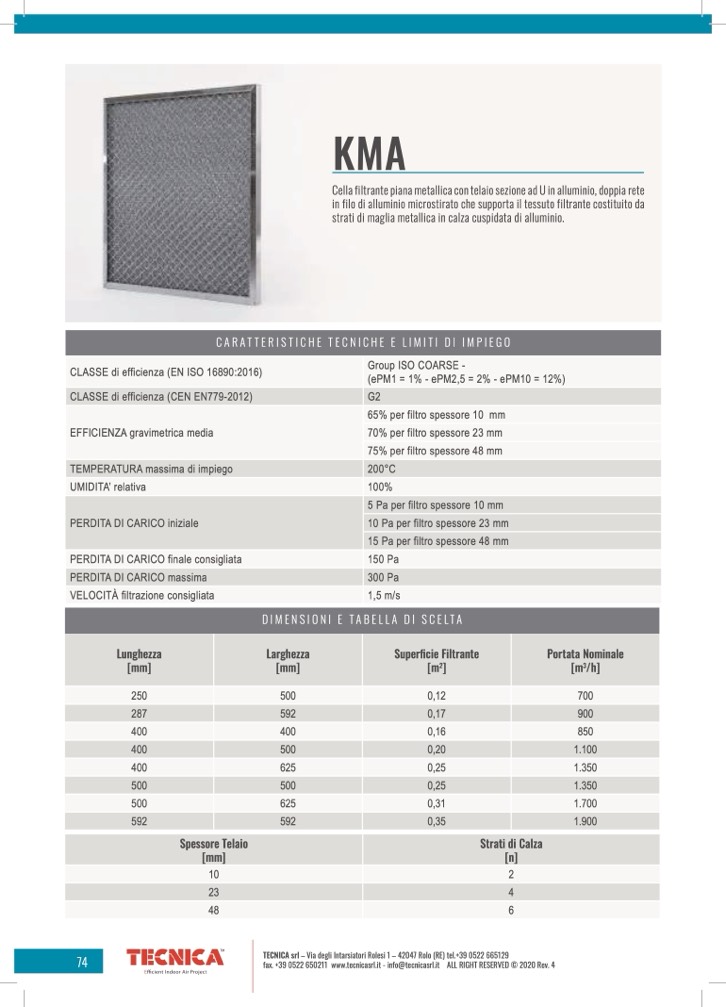

KMA

Cella filtrante piana metallica con telaio sezione ad U in alluminio, doppia rete

in filo di alluminio microstirato che supporta il tessuto filtrante costituito da

strati di maglia metallica in calza cuspidata di alluminio.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO COARSE -

(ePM1 = 1% - ePM2,5 = 2% - ePM10 = 12%)

CLASSE di efficienza (CEN EN779-2012)

G2

EFFICIENZA gravimetrica media

65% per filtro spessore 10 mm

70% per filtro spessore 23 mm

75% per filtro spessore 48 mm

TEMPERATURA massima di impiego

200°C

UMIDITA’ relativa

100%

PERDITA DI CARICO iniziale

5 Pa per filtro spessore 10 mm

10 Pa per filtro spessore 23 mm

15 Pa per filtro spessore 48 mm

PERDITA DI CARICO finale consigliata

150 Pa

PERDITA DI CARICO massima

300 Pa

VELOCITÀ filtrazione consigliata

1,5 m/s

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Superficie Filtrante

[m

]

Portata Nominale

[m

/h]

250

500 0,12

700

287

592 0,17

900

400 0,16

850

400

500 0,20

1.100

400

625 0,25

1.350

500 0,25

1.350

500

625 0,31

1.700

592 0,35

1.900 Spessore Telaio

[mm]

Strati di Calza

[n]

10

2

23

4

48

6
