250

200

150

100

50

0

DIAGRAMMA PERDITE DI CARICO

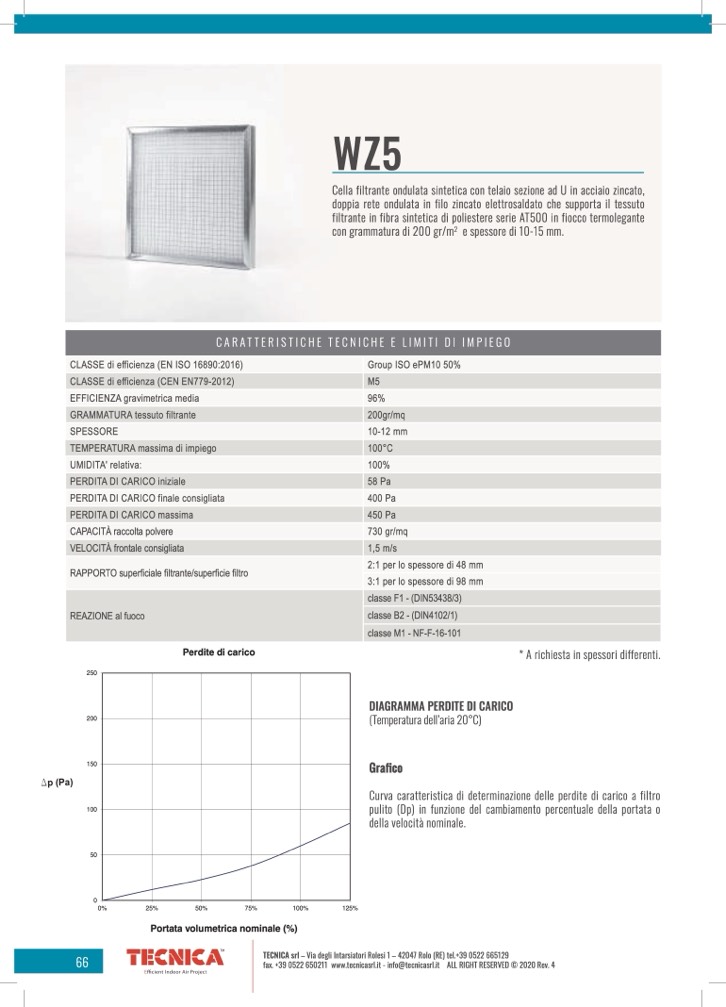

WZ5

Cella filtrante ondulata sintetica con telaio sezione ad U in acciaio zincato,

doppia rete ondulata in filo zincato elettrosaldato che supporta il tessuto

filtrante in fibra sintetica di poliestere serie AT500 in fiocco termolegante

con grammatura di 200 gr/m

2

e spessore di 10-15 mm.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 50%

CLASSE di efficienza (CEN EN779-2012)

M5

EFFICIENZA gravimetrica media

96%

GRAMMATURA tessuto filtrante

200gr/mq

SPESSORE

10-12 mm

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa:

100%

PERDITA DI CARICO iniziale

58 Pa

PERDITA DI CARICO finale consigliata

400 Pa

PERDITA DI CARICO massima

450 Pa

CAPACITÀ raccolta polvere

730 gr/mq

VELOCITÀ frontale consigliata

1,5 m/s

DRIAPGPROARMTMOAsuPpEeRrfiDcIiaTlEe fiDltIraCnAteR/sICupOerficie filtro

(Temperatura dell’aria 20°C)

2:1 per lo spessore di 48 mm

3:1 per lo spessore di 98 mm

REAZIONE al fuoco

classe F1 - (DIN53438/3)

classe B2 - (DIN4102/1)

classe M1 - NF-F-16-101

Perdite di carico

* A richiesta in spessori differenti.

(Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

0%

25%

50%

75%

100%

125%

Portata volumetrica nominale (%)

66
