120

100

80

60

40

20

0

DIAGRAMMA PERDITE DI CARICO

Perdite di Carico

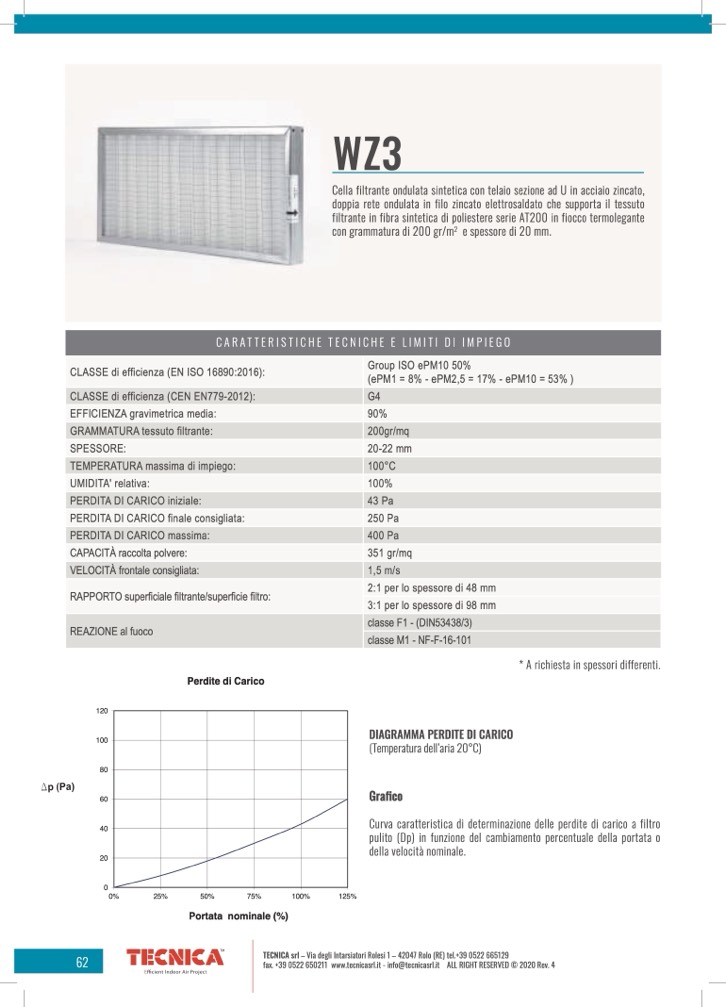

WZ3

Cella filtrante ondulata sintetica con telaio sezione ad U in acciaio zincato,

doppia rete ondulata in filo zincato elettrosaldato che supporta il tessuto

filtrante in fibra sintetica di poliestere serie AT200 in fiocco termolegante

con grammatura di 200 gr/m

2

e spessore di 20 mm.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016):

Group ISO ePM10 50%

(ePM1 = 8% - ePM2,5 = 17% - ePM10 = 53% )

CLASSE di efficienza (CEN EN779-2012):

G4

EFFICIENZA gravimetrica media:

90%

GRAMMATURA tessuto filtrante:

200gr/mq

SPESSORE:

20-22 mm

TEMPERATURA massima di impiego:

100°C

UMIDITA' relativa:

100%

PERDITA DI CARICO iniziale:

43 Pa

PERDITA DI CARICO finale consigliata:

250 Pa

PERDITA DI CARICO massima:

400 Pa

CAPACITÀ raccolta polvere:

351 gr/mq

VELOCITÀ frontale consigliata:

DIAGRAMMA PERDITE DI CARICO

1,5 m/s

(Temperatura dell’aria 20°C)

RAPPORTO superficiale filtrante/superficie filtro:

2:1 per lo spessore di 48 mm

3:1 per lo spessore di 98 mm

REAZIONE al fuoco

classe F1 - (DIN53438/3)

classe M1 - NF-F-16-101

* A richiesta in spessori differenti.

(Temperatura dell’aria 20°C)

0%

25%

50%

75%

100%

125%

Portata nominale (%)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

62
