120

100

80

60

40

20

0

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

sp. 23 mm

sp. 48 mm

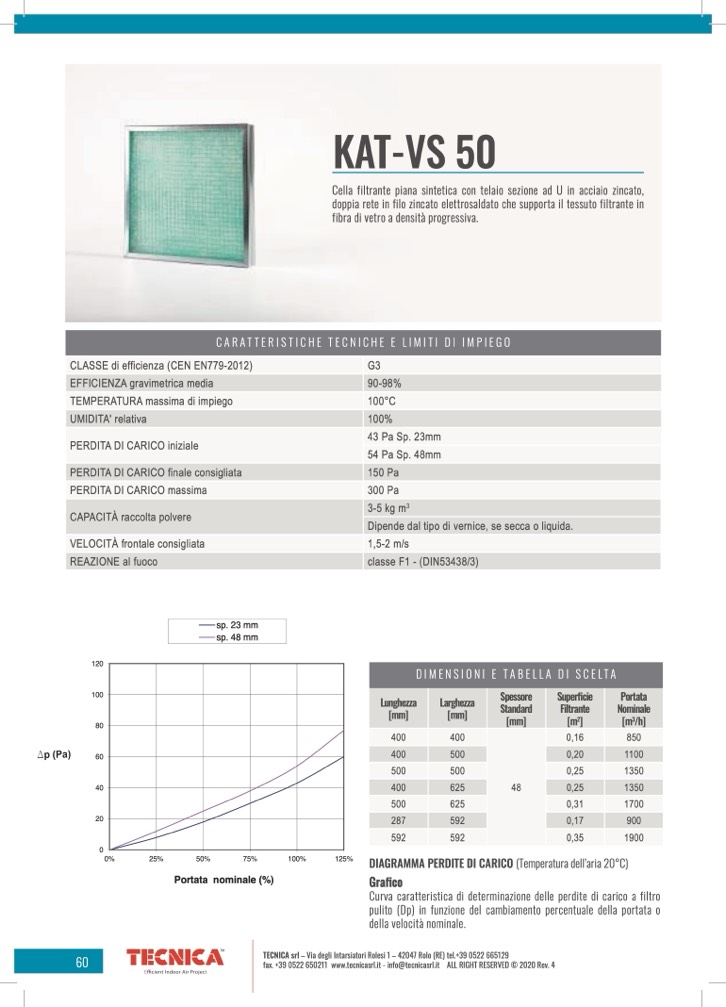

KAT-VS 50

Cella filtrante piana sintetica con telaio sezione ad U in acciaio zincato,

doppia rete in filo zincato elettrosaldato che supporta il tessuto filtrante in

fibra di vetro a densità progressiva.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (CEN EN779-2012)

G3

EFFICIENZA gravimetrica media

90-98%

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

43 Pa Sp. 23mm

54 Pa Sp. 48mm

PERDITA DI CARICO finale consigliata

150 Pa

PERDITA DI CARICO massima

300 Pa

CAPACITÀ raccolta polvere

3-5 kg m

3

Dipende dal tipo di vernice, se secca o liquida.

VELOCITÀ frontale consigliata

1,5-2 m/s

REAZIONE al fuoco

classe F1 - (DIN53438/3)

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Spessore

Standard

[mm]

Superficie

Filtrante

[m

2

]

Portata

Nominale

[m

3

/h]

400

400

48

0,16

850

400

500

0,20

1100

500

500

0,25

1350

400

625

0,25

1350

500

625

0,31

1700

287

592

0,17

900

592

592

0,35

1900

0%

25%

50%

75%

100%

125%

Portata nominale (%)

60
