250

200

150

100

50

0

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

Perdite di carico

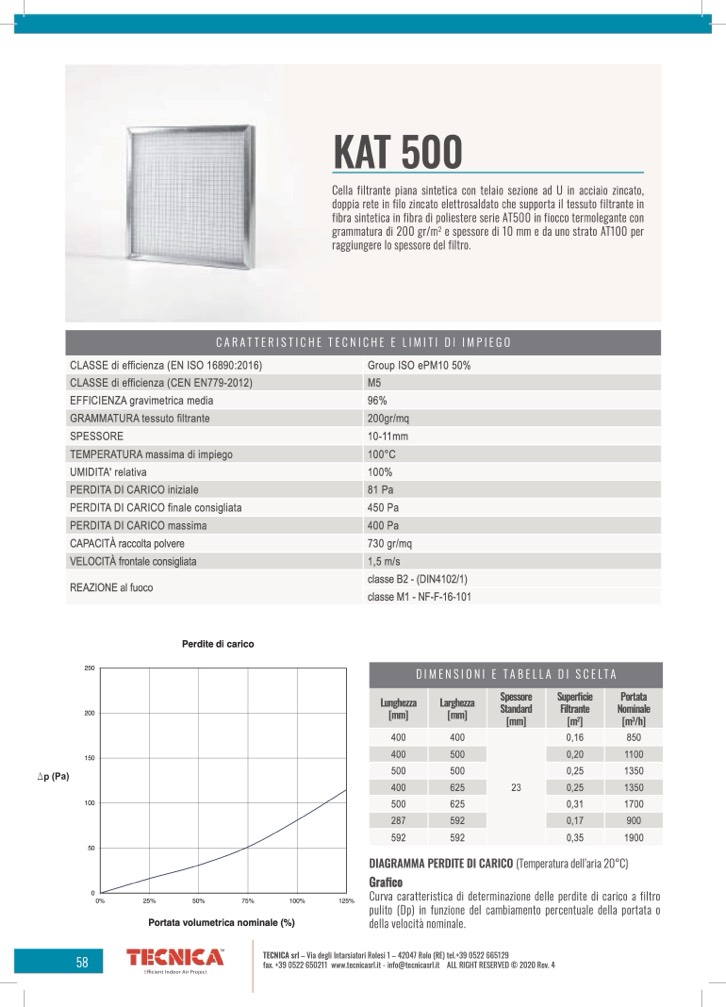

KAT 500

Cella filtrante piana sintetica con telaio sezione ad U in acciaio zincato,

doppia rete in filo zincato elettrosaldato che supporta il tessuto filtrante in

fibra sintetica in fibra di poliestere serie AT500 in fiocco termolegante con

grammatura di 200 gr/m

2

e spessore di 10 mm e da uno strato AT100 per

raggiungere lo spessore del filtro.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 50%

CLASSE di efficienza (CEN EN779-2012)

M5

EFFICIENZA gravimetrica media

96%

GRAMMATURA tessuto filtrante

200gr/mq

SPESSORE

10-11mm

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

81 Pa

PERDITA DI CARICO finale consigliata

450 Pa

PERDITA DI CARICO massima

400 Pa

CAPACITÀ raccolta polvere

730 gr/mq

VELOCITÀ frontale consigliata

1,5 m/s

REAZIONE al fuoco

classe B2 - (DIN4102/1)

classe M1 - NF-F-16-101

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Spessore

Standard

[mm]

Superficie

Filtrante

[m

2

]

Portata

Nominale

[m

3

/h]

400

400

23

0,16

850

400

500

0,20

1100

500

500

0,25

1350

400

625

0,25

1350

500

625

0,31

1700

287

592

0,17

900

592

592

0,35

1900

0%

25%

50%

75%

100%

125%

Portata volumetrica nominale (%)

58
