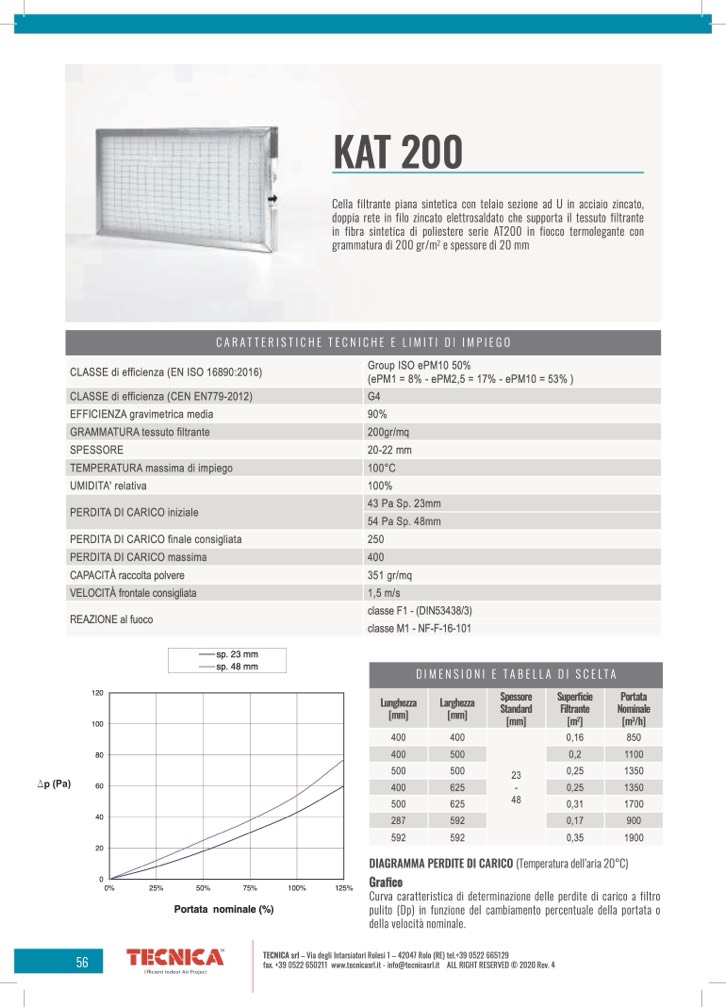

KAT 200

Cella filtrante piana sintetica con telaio sezione ad U in acciaio zincato,

doppia rete in filo zincato elettrosaldato che supporta il tessuto filtrante

in fibra sintetica di poliestere serie AT200 in fiocco termolegante con

grammatura di 200 gr/m

2

e spessore di 20 mm

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 50%

(ePM1 = 8% - ePM2,5 = 17% - ePM10 = 53% )

CLASSE di efficienza (CEN EN779-2012)

G4

EFFICIENZA gravimetrica media

90%

GRAMMATURA tessuto filtrante

200gr/mq

SPESSORE

20-22 mm

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

43 Pa Sp. 23mm

54 Pa Sp. 48mm

PERDITA DI CARICO finale consigliata

250

PERDITA DI CARICO massima

400

CAPACITÀ raccolta polvere

351 gr/mq

VELOCITÀ frontale consigliata

1,5 m/s

REAZIONE al fuoco

classe F1 - (DIN53438/3)

classe M1 - NF-F-16-101

sp. 23 mm

sp. 48 mm

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Spessore

Standard

[mm]

Superficie

Filtrante

[m

2

]

Portata

Nominale

[m

3

/h]

400

400

23

-

48

0,16

850

400

500

0,2

1100

500

500

0,25

1350

400

625

0,25

1350

500

625

0,31

1700

287

592

0,17

900

592

592

0,35

1900

120

100

80

60

40

20

0

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

0%

25%

50%

75%

100%

125%

Portata nominale (%)

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.
