DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

Perdite di carico

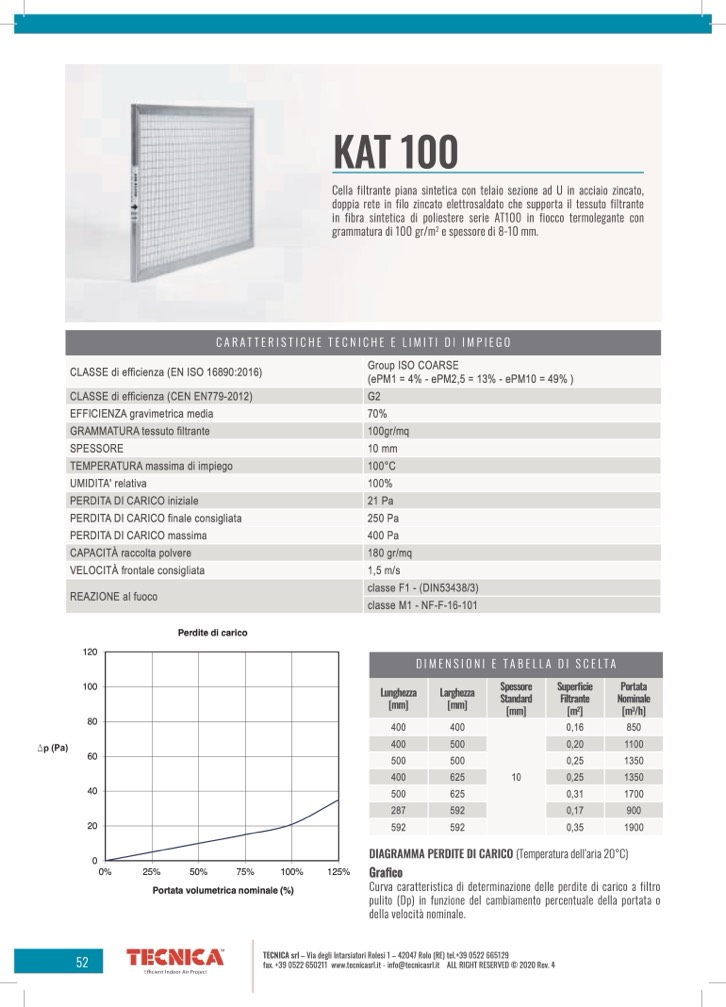

KAT 100

Cella filtrante piana sintetica con telaio sezione ad U in acciaio zincato,

doppia rete in filo zincato elettrosaldato che supporta il tessuto filtrante

in fibra sintetica di poliestere serie AT100 in fiocco termolegante con

grammatura di 100 gr/m

e spessore di 8-10 mm.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO COARSE

(ePM1 = 4% - ePM2,5 = 13% - ePM10 = 49% )

CLASSE di efficienza (CEN EN779-2012)

G2

EFFICIENZA gravimetrica media

70%

GRAMMATURA tessuto filtrante

100gr/mq

SPESSORE

10 mm

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

21 Pa

PERDITA DI CARICO finale consigliata

250 Pa

PERDITA DI CARICO massima

400 Pa

CAPACITÀ raccolta polvere

180 gr/mq

VELOCITÀ frontale consigliata

1,5 m/s

REAZIONE al fuoco

classe F1 - (DIN53438/3)

classe M1 - NF-F-16-101

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

[mm]

Larghezza

[mm]

Spessore

Standard

[mm]

Superficie

Filtrante

[m

]

Portata

Nominale

[m

/h]

400

10 0,16

850

400

500 0,20

1100

500 0,25

1350

400

625 0,25

1350

500

625 0,31

1700

287

592 0,17

900

592 0,35

1900

25%

50%

75%

100%

125%

Portata volumetrica nominale (%)

52
