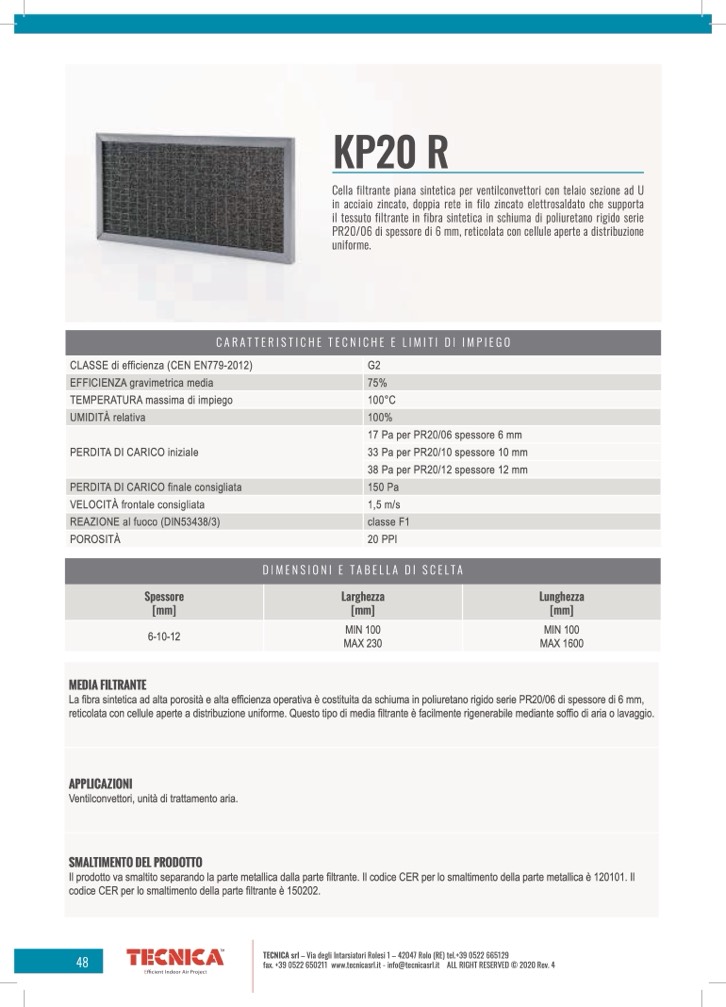

KP20 R

Cella filtrante piana sintetica per ventilconvettori con telaio sezione ad U

in acciaio zincato, doppia rete in filo zincato elettrosaldato che supporta

il tessuto filtrante in fibra sintetica in schiuma di poliuretano rigido serie

PR20/06 di spessore di 6 mm, reticolata con cellule aperte a distribuzione

uniforme.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (CEN EN779-2012)

G2

EFFICIENZA gravimetrica media

75%

TEMPERATURA massima di impiego

100°C

UMIDITÀ relativa

100%

PERDITA DI CARICO iniziale

17 Pa per PR20/06 spessore 6 mm

33 Pa per PR20/10 spessore 10 mm

38 Pa per PR20/12 spessore 12 mm

PERDITA DI CARICO finale consigliata

150 Pa

VELOCITÀ frontale consigliata

1,5 m/s

REAZIONE al fuoco (DIN53438/3)

classe F1

POROSITÀ

20 PPI

DIMENSIONI E TABELLA DI SCELTA

Spessore

[mm]

Larghezza

[mm]

Lunghezza

[mm]

6-10-12

MIN 100

MAX 230

MIN 100

MAX 1600

MEDIA FILTRANTE

La fibra sintetica ad alta porosità e alta ef

ficienza operativa è costituita da schiuma in poliuretano rigido serie PR20/06 di spessore di 6 mm,

reticolata con cellule aperte a distribuzione uniforme. Questo tipo di media filtrante è facilmente rigenerabile mediante soffio di aria o lavaggio.

APPLICAZIONI

Ventilconvettori, unità di trattamento aria.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla parte filtrante. Il codice CER per lo smaltimento della parte metallica è 120101. Il

codice CER per lo smaltimento della parte filtrante

è 150202.
