120

100

80

60

40

20

0

DIAGRAMMA PERDITE DI CARICO

Perdite di carico

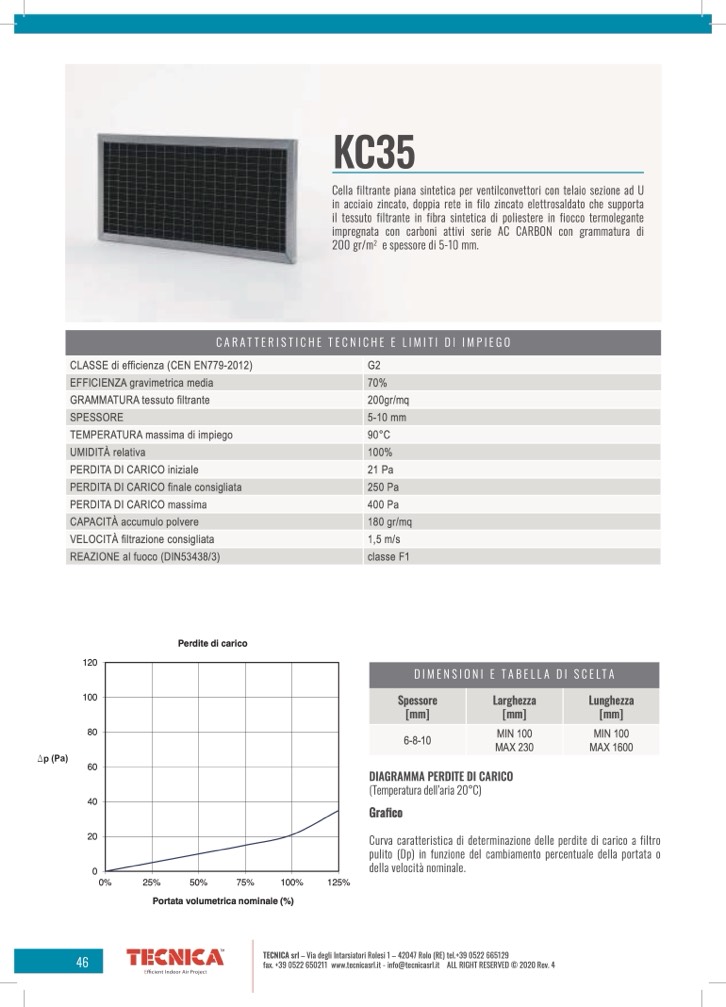

KC35

Cella filtrante piana sintetica per ventilconvettori con telaio sezione ad U

in acciaio zincato, doppia rete in filo zincato elettrosaldato che supporta

il tessuto filtrante in fibra sintetica di poliestere in fiocco termolegante

impregnata con carboni attivi serie AC CARBON con grammatura di

200 gr/m

2

e spessore di 5-10 mm.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (CEN EN779-2012)

G2

EFFICIENZA gravimetrica media

70%

GRAMMATURA tessuto filtrante

200gr/mq

SPESSORE

5-10 mm

TEMPERATURA massima di impiego

90°C

UMIDITÀ relativa

100%

PERDITA DI CARICO iniziale

21 Pa

PERDITA DI CARICO finale consigliata

250 Pa

PERDITA DI CARICO massima

400 Pa

CAPACITÀ accumulo polvere

180 gr/mq

VELOCITÀ filtrazione consigliata

1,5 m/s

REAZIONE al fuoco (DIN53438/3)

classe F1

DIMENSIONI E TABELLA DI SCELTA

Spessore

[mm]

Larghezza

[mm]

Lunghezza

[mm]

6-8-10

MIN 100

MAX 230

MIN 100

MAX 1600

0%

25%

50%

75%

100%

125%

Portata volumetrica nominale (%)

(Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

46
