120

100

80

60

40

20

0

DIAGRAMMA PERDITE DI CARICO

Perdite di carico

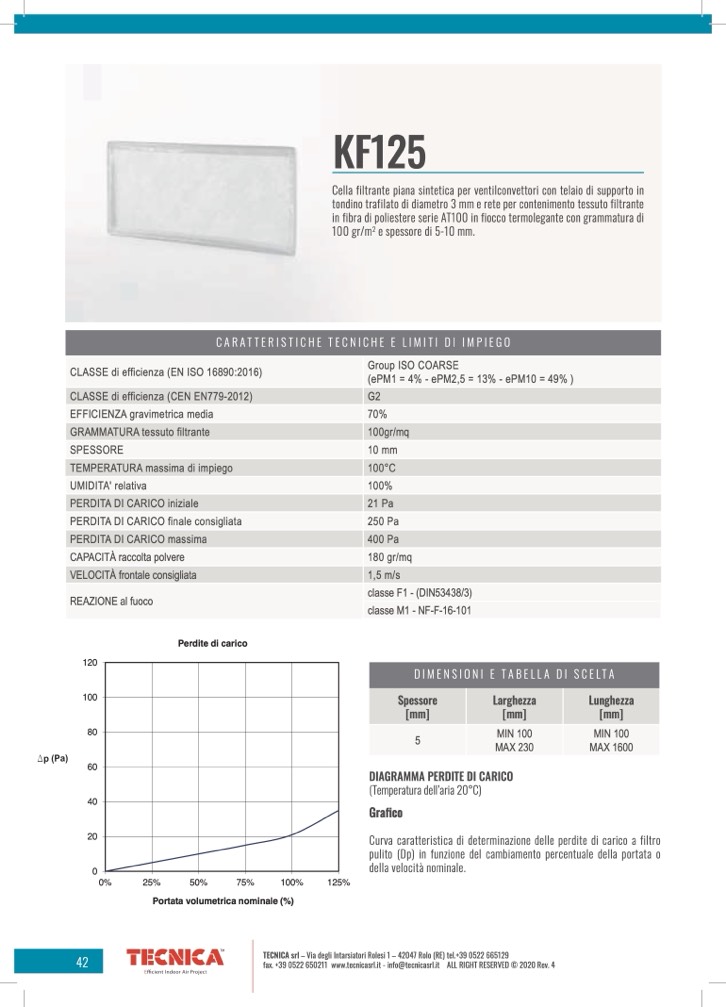

KF125

Cella filtrante piana sintetica per ventilconvettori con telaio di supporto in

tondino trafilato di diametro 3 mm e rete per contenimento tessuto filtrante

in fibra di poliestere serie AT100 in fiocco termolegante con grammatura di

100 gr/m

2

e spessore di 5-10 mm.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO COARSE

(ePM1 = 4% - ePM2,5 = 13% - ePM10 = 49% )

CLASSE di efficienza (CEN EN779-2012)

G2

EFFICIENZA gravimetrica media

70%

GRAMMATURA tessuto filtrante

100gr/mq

SPESSORE

10 mm

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

21 Pa

PERDITA DI CARICO finale consigliata

250 Pa

PERDITA DI CARICO massima

400 Pa

CAPACITÀ raccolta polvere

180 gr/mq

VELOCITÀ frontale consigliata

1,5 m/s

REAZIONE al fuoco

classe F1 - (DIN53438/3)

classe M1 - NF-F-16-101

DIMENSIONI E TABELLA DI SCELTA

Spessore

[mm]

Larghezza

[mm]

Lunghezza

[mm]

5

MIN 100

MAX 230

MIN 100

MAX 1600

0%

25%

50%

75%

100%

125%

Portata volumetrica nominale (%)

(Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

42
