120

100

80

60

40

20

0

34

0%

25%

50%

75%

100%

125%

Portata nominale (%)

Nota: Disponibili anche in profondità 620mm

DIAGRAMMA PERDITE DI CARICO (Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

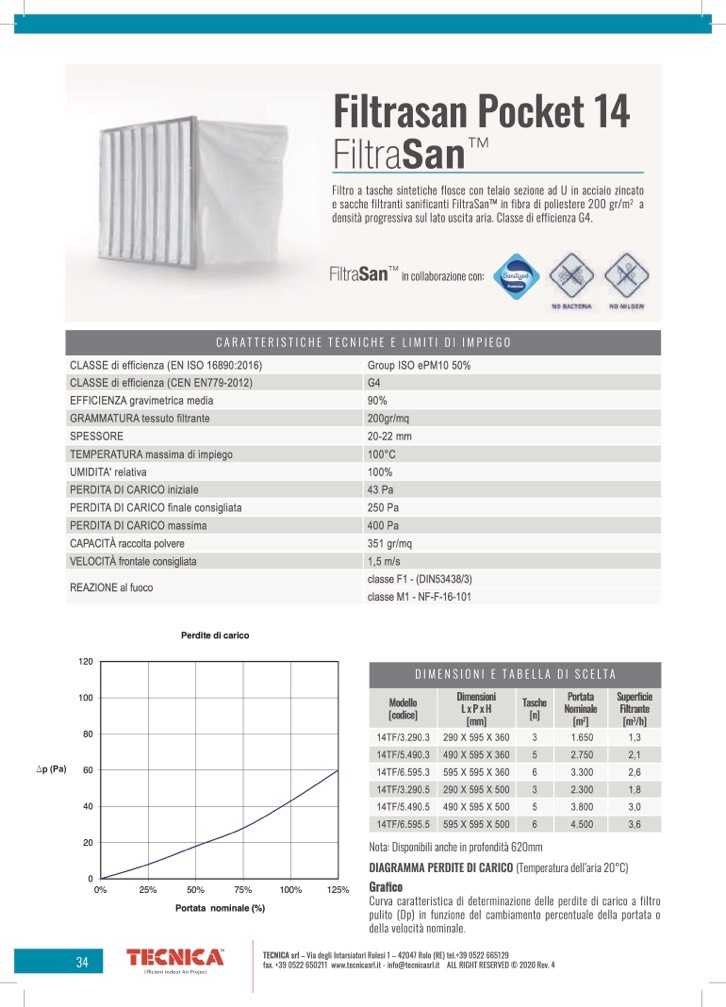

Filtrasan Pocket 14

Filtra

San

TM

Filtro a tasche sintetiche flosce con telaio sezione ad U in acciaio zincato

e sacche filtranti sanificanti FiltraSanTM in fibra di poliestere 200 gr/m

2

a

densità progressiva sul lato uscita aria. Classe di efficienza G4.

Filtra

San

TM

in collaborazione con:

Protection

More than

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

clean

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 50%

CLASSE di efficienza (CEN EN779-2012)

G4

EFFICIENZA gravimetrica media

90%

GRAMMATURA tessuto filtrante

200gr/mq

SPESSORE

20-22 mm

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

43 Pa

PERDITA DI CARICO finale consigliata

250 Pa

PERDITA DI CARICO massima

400 Pa

CAPACITÀ raccolta polvere

351 gr/mq

VELOCITÀ frontale consigliata

DIAGRAMMA PERDITE DI CARICO

(TReEmApZeIrOatNurEaadleflul’aorciao20°C)

1,5 m/s

classe F1 - (DIN53438/3)

classe M1 - NF-F-16-101

Perdite di carico

DIMENSIONI E TABELLA DI SCELTA

Modello

[codice]

Dimensioni

LxPxH

[mm]

Tasche

[n]

Portata

Nominale

[m

2

]

Superficie

Filtrante

[m

3

/h]

14TF/3.290.3

290 X 595 X 360

3

1.650

1,3

14TF/5.490.3

490 X 595 X 360

5

2.750

2,1

14TF/6.595.3

595 X 595 X 360

6

3.300

2,6

14TF/3.290.5

290 X 595 X 500

3

2.300

1,8

14TF/5.490.5

490 X 595 X 500

5

3.800

3,0

14TF/6.595.5

595 X 595 X 500

6

4.500

3,6

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4
