250

200

150

100

50

0

DIAGRAMMA PERDITE DI CARICO

Perdite di carico

* A richiesta in spessori differenti.

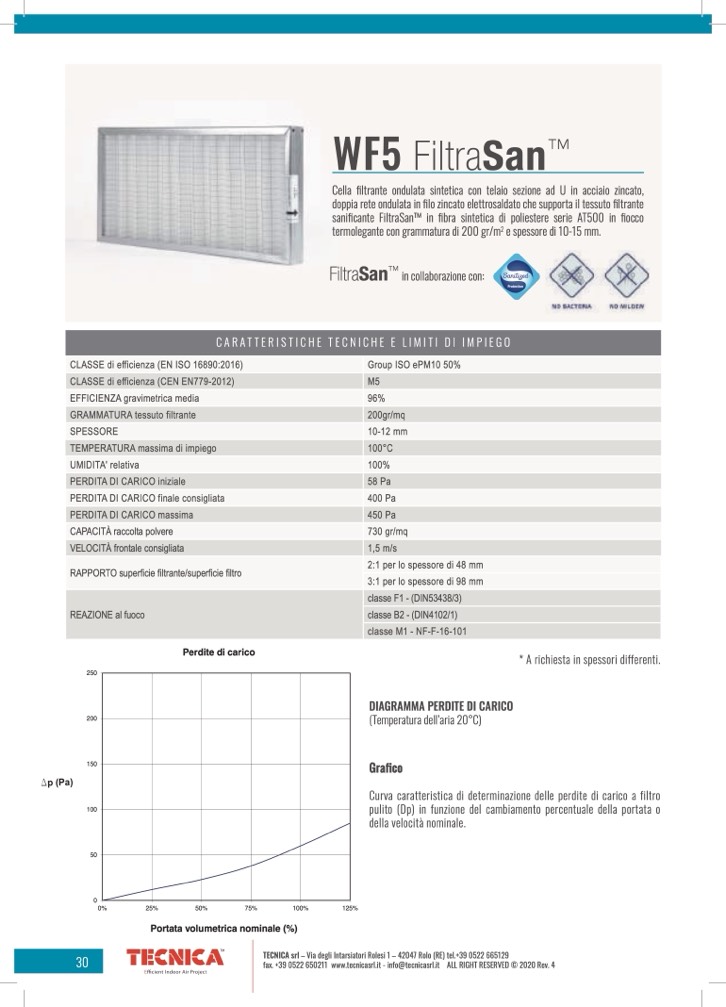

WF5

Filtra

San

TM

Cella filtrante ondulata sintetica con telaio sezione ad U in acciaio zincato,

doppia rete ondulata in filo zincato elettrosaldato che supporta il tessuto filtrante

sanificante FiltraSanTM in fibra sintetica di poliestere serie AT500 in fiocco

termolegante con grammatura di 200 gr/m

2

e spessore di 10-15 mm.

Filtra

San

TM

in collaborazione con:

Protection

More than

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

clean

CLASSE di efficienza (EN ISO 16890:2016)

Group ISO ePM10 50%

CLASSE di efficienza (CEN EN779-2012)

M5

EFFICIENZA gravimetrica media

96%

GRAMMATURA tessuto filtrante

200gr/mq

SPESSORE

10-12 mm

TEMPERATURA massima di impiego

100°C

UMIDITA' relativa

100%

PERDITA DI CARICO iniziale

58 Pa

PERDITA DI CARICO finale consigliata

400 Pa

PERDITA DI CARICO massima

450 Pa

CAPACITÀ raccolta polvere

730 gr/mq

VELOCITÀ frontale consigliata

1,5 m/s

DRIAPGPROARMTMOAsuPpEeRrfiDcIieTEfiltDraInCteA/sRuIpCeOrficie filtro

(Temperatura dell’aria 20°C)

2:1 per lo spessore di 48 mm

3:1 per lo spessore di 98 mm

REAZIONE al fuoco

classe F1 - (DIN53438/3)

classe B2 - (DIN4102/1)

classe M1 - NF-F-16-101

0%

25%

50%

75%

100%

125%

Portata volumetrica nominale (%)

(Temperatura dell’aria 20°C)

Grafico

Curva caratteristica di determinazione delle perdite di carico a filtro

pulito (Dp) in funzione del cambiamento percentuale della portata o

della velocità nominale.

30
